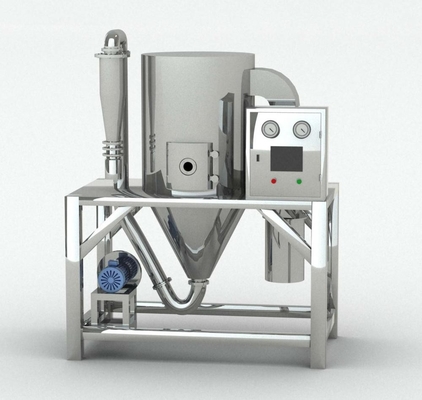

Máy sấy phun quay chất lỏng hạt SUS304 Sấy liên tục

Mô tả sản phẩm

Máy sấy phun ngang dòng HSD

Tom lược

HSD Shàng loạthphương ngangScầu nguyệnDlúa mạchkhác với máy sấy phun thẳng đứng thông thường.Thân tháp hình chữ nhật nằm trên mặt đất, súng nạp từ bên thân tháp, xả từ phía bên kia.Vật liệu có thể được phun bằng bơm cao áp và sau đó tiếp xúc hoàn toàn với không khí nóng ở cùng một phía.Sấy khô trong thời gian rất ngắn.Thành phẩm rơi xuống tấm dưới cùng của tháp do trọng lực và vật liệu trên tấm được đi qua máy cạp để vào cổng tiếp nhận.
Sau khi sấy khô, thành phẩm có tính lưu động tốt, lượng dư nhỏ, tải thủ công, độ ổn định tốt, kích thước hạt đồng đều và năng suất cao.

Được sử dụng rộng rãi trong protein lòng đỏ trứng, tế bào máu, huyết tương, thực phẩm, hóa chất và các ngành công nghiệp khác.

Thông tin chi tiết sản phẩm

Đặc trưng

• Kích thước hạt trung bình hơn, năng suất cao hơn, ít chất thải và ít thất thoát hơn;
• Không có khuỷu tay, loại bỏ hiện tượng tắc nghẽn đường ống;
• Hệ thống có điện trở nhỏ hơn, quạt áp suất thấp hơn có thể được sử dụng với mức tiêu thụ năng lượng thấp hơn;
• Không gian nhỏ gọn.Máy thổi khí, quạt hút và lò sưởi có thể được đặt trên đỉnh tháp để giảm diện tích chiếm dụng.Chiều cao của thiết bị giảm hơn một nửa so với loại thẳng đứng.

nguyên tắc làm việc

Sau khi không khí được lọc bởi bộ lọc và được làm nóng bằng lò sưởi, nó sẽ đi vào bộ phân phối khí nóng ở

buồng sấy.Thông qua bộ phân phối khí nóng, khí nóng sẽ đi vào buồng sấy một cách đồng đều.tại

đồng thời, máy bơm cấp liệu sẽ đưa nguyên liệu lỏng đến súng phun áp lực (vòi phun).vật liệu lỏng

sẽ được phun thành những giọt nhỏ mịn.Nó làm cho diện tích tiếp xúc của vật liệu lỏng và không khí nóng nhiều

lớn hơn, độ ẩm bốc hơi nhanh.Trong một thời gian rất ngắn, vật liệu lỏng được sấy khô thành bột.bột

rơi đáy máy sấy xuống.Hầu hết các sản phẩm được nhận bằng cách truyền máy cạp và máy khoan.

Bột ít mịn hơn sẽ đi cùng với khí đuôi vào bộ thu bụi dạng túi ở cuối quá trình sấy

buồng.Bụi và bột được thu gom bằng vít tải.Khí đuôi được quạt hút hết.

Các tính năng của máy này là:

1. Tốc độ làm khô rất nhanh
Diện tích bề mặt của vật liệu tăng lên rất nhiều sau khi phun áp lực và độ ẩm 90 ~ 95% có thể bay hơi ngay lập tức trong không khí ở nhiệt độ cao.Chỉ mất mười giây đến hàng chục giây để hoàn thành thời gian sấy khô.
2. không gian nhỏ hơn
So với máy sấy phun thẳng đứng, kiểu máy này áp dụng phương pháp cấp liệu đầu vào nằm ngang, chiều cao của thiết bị được giảm đáng kể và thiết bị loại bỏ bụi không được thiết kế bởi thân máy tách rời.Cấu trúc nhỏ gọn và sắp xếp hợp lý.Vì vậy, diện tích giảm đi rất nhiều, vốn đầu tư xây dựng nhà xưởng và khả năng chịu tải của thiết bị cũng giảm tương ứng.
3. Sản phẩm chất lượng cao
Cấu trúc của thiết bị đơn giản hơn.Thời gian sấy của sản phẩm ngắn và thu được bột thô và mịn của sản phẩm.Nó có thể đáp ứng tất cả các loại chỉ số chất lượng, chẳng hạn như phân bố kích thước, hình dạng của sản phẩm, chất lượng của sản phẩm, màu sắc, mùi thơm, mùi vị, hoạt tính sinh học và độ ẩm của sản phẩm.
4. Vận hành và vệ sinh dễ dàng.
Mô hình vận hành đơn giản hơn, tự động hóa cao hơn và tỷ lệ hỏng hóc thấp hơn.Việc vệ sinh bên trong thiết bị thuận tiện và không có góc chết.So với máy sấy đứng, máy không có những nguy hiểm tiềm ẩn khi làm việc trên không từ sản xuất, lắp đặt, vệ sinh đến bảo trì.

Thực vậtcấu hìnhSvà mô tả cấu trúc

các loại hngười ăn
Do người sử dụng sử dụng các nguồn nhiệt khác nhau, thường có năng lượng điện, hơi nước, khí thải khí tự nhiên, than, dầu, v.v.Việc kiểm soát hình thức của lò sưởi là khác nhau.Nó có thể được lựa chọn theo yêu cầu của sản phẩm và điều kiện của những nơi khác nhau.Để biết thêm chi tiết và hướng dẫn vận hành của loại này, vui lòng tham khảo sách hướng dẫn.

Các loại máy sưởi truyền thống:

1).Máy sưởi điện
2).Bộ trao đổi nhiệt hơi nước
3).Bộ trao đổi nhiệt truyền nhiệt
4) đốt trực tiếp hoặc gián tiếp khí tự nhiên (hoặc các loại khí khác).
5).Đốt than trực tiếp/ gián tiếp
6).Dầu đốt trực tiếp/ gián tiếp
7).Khí thải

Hiện tại, máy này sử dụng phương pháp truyền nhiệt bằng hơi nước, sưởi ấm bằng điện và sưởi ấm trực tiếp bằng khí tự nhiên.

2. Bộ lọc không khí
Theo các yêu cầu khác nhau, đầu vào không khí của hệ thống thường được trang bị bộ lọc không khí.Dưới đây là các lựa chọn tùy chọn:
1).Bộ lọc không khí thô
2).Bộ lọc không khí hiệu quả trung bình
3).Bộ lọc không khí hiệu quả phụ
4).Bộ lọc hiệu quả cao
5).Nhiệt độ cao và bộ lọc hiệu quả cao

3. Bộ phân phối khí nóng
Không khí nóng đi vào buồng sấy theo chiều ngang, không khí nóng và các giọt thực hiện sự trao đổi nhiệt và khối lượng.Một mặt, thúc đẩy sự tiếp xúc của khí và chất lỏng và tăng cường quá trình sấy khô.Mặt khác, để ngăn không cho vật liệu bán ướt dính vào tường.

4.các loại fmáy bơm hạt
Sau đây là các loại bơm cấp của máy sấy phun áp lực:
1).bơm trục vít
2).bơm bánh răng
3).bơm đồng nhất
4).Bơm màng (thiết bị ổn định hỗ trợ)
5).Bơm vòi cao áp
6).vận chuyển khí nén

súng phun áp lực/vòi phun

Ưu điểm chính:
1) Cấu trúc đơn giản và chi phí thấp
2) Bảo trì dễ dàng và lắp ráp thuận tiện
3) So với dòng không khí và loại ly tâm, công suất nguyên tử hóa tương đối thấp hơn.

Nhược điểm chính của súng phun áp lực/vòi phunlà:
1) Một máy bơm cao áp cần được kết hợp.
2) Vì lỗ phun nhỏ nên nó phải được lọc hiệu quả để tránh tắc nghẽn.
3) Tấm phun dễ bị mòn, đối với vật liệu mài mòn lớn hơn, tấm phun phải được làm bằng vật liệu chịu mài mòn.
4) Vật liệu có độ nhớt cao không dễ bị nguyên tử hóa.

6. Buồng sấy
Buồng sấy bao gồm vỏ, khung, thân thùng bên trong và lớp cách nhiệt.Có khung giữa thân thùng bên ngoài và thùng bên trong được đổ đầy bông cách nhiệt 100mm.Việc thiết kế kích thước buồng sấy hợp lý vừa đáp ứng được năng suất sấy vừa giảm được tối đa độ nhớt của tháp.Đầu vào và đầu ra của không khí nóng của phòng sấy được trang bị tương ứng với nhiệt độ đo điện trở nhiệt và chỉ báo nhiệt độ được lắp đặt trên tủ vận hành điện.Để quan sát tình trạng phun, phòng sấy được trang bị đèn chiếu sáng và cửa sổ quan sát.Để thuận tiện cho việc vệ sinh, buồng sấy có cửa lau.

7. Máy tách chất rắn không khí
Theo các yêu cầu về đặc tính sản phẩm và các yêu cầu về môi trường của các vật liệu khác nhau, máy sấy được trang bị các bộ tách không khí-rắn sau đây.
1).Máy tách lốc xoáy
2).Máy phân tách khuếch tán
3).Bộ lọc túi/nhà lọc/máy hút bụi
4).Máy chà sàn ướt/hoặc Máy hút bụi ướt
5).buồng lắng
6).Lọc bụi tĩnh điện

Ghi chú:

Máy lọc bụi ướt/ hút bụi được chia thành máy lọc bụi ướt Venturi và máy hút bụi phun sương ướt.Bộ thu bụi dạng túi có nhiều sự lựa chọn, chẳng hạn như loại túi thông thường, túi vải nhiều lớp màng, túi vải chịu nhiệt độ cao, túi vải chống tĩnh điện, v.v.
Hiện nay, thiết bị tách phổ biến là túi lọc.

8. Thiết bị thu hồi nhiệt thải
Từ khí đuôi, nhiệt thải được tái chế và tái sử dụng.Khí đuôi (nhiệt độ 80-120) sẽ được làm nóng đến 40-70 C thông qua hai quá trình trao đổi nhiệt gián tiếp của thiết bị, điều này có thể giúp giảm đáng kể mức tiêu thụ năng lượng của máy sấy và giảm chi phí vận hành khoảng 10-20%.

9. Quạt ly tâm và điều hòa
Quạt ly tâm được chọn theo công suất của máy.Thể tích không khí của quạt có thể được điều chỉnh theo áp suất của tháp và nhiệt độ đầu vào và đầu ra.Hình thức điều chỉnh có thể là thủ công và tự động, và bộ truyền động điện có thể được hoàn thành tự động bằng cách tăng thiết bị điện.

10. Tủ điện điều khiển
Dưới đây là một số loại điều khiển của máy sấy phun.Bạn có thể chọn nó theo yêu cầu sản phẩm và kiểm soát độ chính xác.
1).điều khiển thông thường
2).Điều khiển PLC (điều khiển màn hình cảm ứng)
3).Điều khiển DCS (điều khiển máy tính)

Hoạt động của toàn bộ máy được điều khiển bởi tủ điều khiển điện tử.

Các điểm kiểm soát chính là
1).quạt gió
2).Máy thổi khí
3).Lò sưởi điện hoặc lò đốt
4).Bơm cấp liệu, v.v.

Lưu đồ cho máy sấy phun ngang sê-ri HSD

Các thông số điều chỉnh chính là
1).Nhiệt độ khí vào
2).nhiệt độ thoát khí
3).áp suất trong nhà
Khóa liên động có thể được thiết lập theo cấu hình và yêu cầu, chẳng hạn như khóa liên động của đầu đốt và quạt.

Lưu ý: Lượng nước bay hơi có liên quan đến đặc tính của vật liệu, hàm lượng chất rắn và nhiệt độ của đầu vào và đầu ra của khí nóng.
