Hệ thống máy sấy phun thuốc ly tâm tốc độ cao PSD

Dòng PSD Dược phẩm chính xácthuộc về quy luậtmáy sấy phun


Mô tả chung

Để đáp ứng các đặc tính nhạy cảm với nhiệt, đặc tính khô kém, điểm mềm thấp hoặc hút ẩm mạnh với các vật liệu trong Y học cổ truyền Trung Quốc, thực phẩm và hóa chất, kết hợp với công nghệ tiên tiến của nước ngoài và nhu cầu thực tế của khách hàng trong và ngoài nước, PSD Series Precision Máy sấy phun dược phẩm được phát triển bởi công ty chúng tôi như một loại máy sấy phun mới.

Các cây đáp ứng các yêu cầu công nghệ để nhanh chóngly biến hình cho ăn thành bột trong sản xuất, và quá trình làm khô được thực hiện trong không khí sạch.

Ngày nay, loại máy sấy phun dược phẩm chính xác mới này đã được nhiều công ty trong và ngoài nước áp dụng trong lĩnh vực y học cổ truyền Trung Quốc, thực phẩm và hóa chất, và đã nhận được sự khen ngợi và tin tưởng nhất định từ người dùng.

Ttham số echnical

Nhà máy làm việc Nguyên tắcS

Máy sấy phun ly tâm (quay) tốc độ cao để chiết xuất Y học cổ truyền Trung Quốc là một ứng dụng của kỹ thuật sấy phun quay cho các vật liệu đặc biệt, cũng như một thiết bị sấy sử dụng đầu phun ly tâm tốc độ cao để phân tán thức ăn thành sương mù, tiếp xúc hoàn toàn với không khí nóng, và hoàn thành việc sấy khô ngay lập tức để tạo thành thành phẩm dạng bột.

Trong số các dòng máy sấy phun này, máy sấy phun đặc biệt cho các chất chiết xuất từ ​​Y học Cổ truyền Trung Quốc là một máy sấy phun được sử dụng đặc biệt để giải quyết các chất chiết xuất từ ​​Y học Cổ truyền Trung Quốc và chiết xuất thực vật.Nó giải quyết các vấn đề sau trong quá trình sấy khô các chất chiết xuất từ ​​Y học Cổ truyền Trung Quốc trong máy sấy phun tốc độ cao LPG ban đầu:

1. Vôi thành bột và tỷ lệ năng suất bột thấp.

2. Do thời gian đóng cặn thành bột lâu ngày nên xuất hiện hiện tượng bột bị cháy và biến chất.

3. Khó làm sạch và không phù hợp với yêu cầu của GMP.

4. Sản lượng thấp: Máy sấy phun kiểu quay LPG-150 có thể xử lý 50-60kg / h nguyên liệu lỏng.

◆ Nhà máy sử dụng hình thức niêm phong hoàn toàn và tất cả các bộ phận được làm bằng thép không gỉ.Nó được trang bị ba cấp bộ lọc.Không khí được lọc đạt một trăm nghìn cấp.Thiết bị làm mát tường được bố trí dọc theo buồng, vì vậy nhiệt độ thành bên trong nhỏ hơn 80 ℃, do đó sản phẩm sẽ không bị cháy hoặc giảm chất lượng ngay cả khi vẫn ở trên tường.Một thiết bị quét không khí (AIR BROOM) được lắp đặt bên trong tháp sấy, và năng suất bột được nâng lên rất nhiều.Trong khi đó, nó sẽ ngăn không cho sản phẩm bị trộn lẫn hoặc đóng cặn bên trong tháp sấy.

Về điều này, theo tính chất và yêu cầu quy trình của chiết xuất thuốc Đông y, công ty chúng tôi đã nghiên cứu và thiết kế máy sấy phun đặc biệt, đạt được hạng mục bằng sáng chế của Trung Quốc.Nó giải quyết các vấn đề khó khăn truyền thống trong việc làm khô chiết xuất của Y học cổ truyền Trung Quốc.Màu sắc của bột khô là tốt.Bột khô không bị biến chất.Nó làm tăng lợi ích kinh tế lên rất nhiều.

Cụ thể, phương pháp sấy phun ly tâm thông thường không còn đáp ứng được yêu cầu sấy của các dịch chiết thuốc Đông y có hàm lượng đường cao hơn, đặc biệt trong điều kiện của quá trình chiết xuất rượu, các sản phẩm thu được thường chứa hàm lượng đường cao và dễ bị mềm ở nhiệt độ cao. .

Theo đặc tính nguyên liệu và yêu cầu công nghệ của chiết xuất thuốc Đông y, Công ty chúng tôi đã không ngừng đúc kết kinh nghiệm thành công của quá trình sấy phun trong quá khứ, tiếp thu những ưu điểm của các sản phẩm cùng loại của các đối tác trong và ngoài nước, tính toán nhiều lần và thử nghiệm vô số lần, những cải tiến kỹ thuật sau đây dựa trên máy sấy phun chiết xuất ban đầu cuối cùng đã được thực hiện:

Thành tháp được trang bị thiết bị làm mát bằng không khí có áo khoác để đảm bảo rằng chất lỏng cấp lắng đọng trên thành tháp sẽ không bị mềm, tan chảy hoặc thậm chí bị cacbon hóa do nhiệt độ quá cao cục bộ;

Đường kính tháp và chiều cao tháp cũng đã được điều chỉnh cho phù hợp để đảm bảo bột không thể chạm tới thành tháp trước khi khô, nhưng cũng đảm bảo thời gian lưu của bột để hoàn thành quá trình sấy ở nhiệt độ thấp;

Khi tăng côn, một búa khí / máy rung khí nén được lắp trên côn, và búa khí nén được sử dụng để lắc côn để đánh tan bột đọng trên côn một cách êm dịu;

Công nghệ khí lạnh một lần được sử dụng giữa bộ phun và bộ phân phối khí nóng, tức là, cơ chế tăng cường trên cùng được áp dụng để ngăn chất lỏng vật liệu quay trở lại phía trên và làm mát bộ phun.

Các biện pháp đổi mới kỹ thuật đã được chứng minh này đã giải quyết các vấn đề thực tế và đại diện cho một bước tiến công nghệ khác trong việc sấy khô các chất chiết xuất từ ​​thảo dược Y học cổ truyền Trung Quốc.Sản phẩm dạng bột được sản xuất bởi Máy sấy phun dược phẩm chính xác dòng PSD do công ty chúng tôi phát triển có màu sắc đẹp và không bị hư hỏng, giúp cải thiện đáng kể lợi ích kinh tế của nhà máy.

Bộ phân phối khí nóng (tức là bộ phân phối khí nóng và không khí nóng): thông qua buồng dòng khí xoắn ốc logarit, không khí nóng được phân phối đều theo hướng chu vi;có hai cánh dẫn hướng, hướng và tốc độ gió được điều chỉnh bằng cách điều chỉnh góc của cánh dẫn hướng để nhận ra không khí nóng và các giọt nguyên tử tiếp xúc tối ưu;Đồng thời, không khí nóng được phân phối đều và xoắn ốc vào tháp sấy, tiếp xúc đồng nhất với các giọt nguyên tử hóa của thức ăn và đạt được hiệu quả sấy lý tưởng.

Biểu đồ quy trình cho Máy sấy phun dược phẩm dòng PSD

Tính năng thực vật:

1. Hệ thống sử dụng hệ thống làm mát không khí có áo khoác trên tường và mái của buồng sấy để ngăn vật liệu tan chảy và đọng lại trên tường.

2. Thành trong của buồng sấy sử dụng hệ thống thanh lọc quay không khí để làm cho nhiệt độ của thành trong đạt 80 ℃ để loại bỏ hoặc giảm hiện tượng đóng cặn của tường, do đó khi vật liệu ở trên tường sẽ không bị cacbon hóa.

3. Hệ thống tiếp nhận thân tháp được trang bị hệ thống làm mát sản phẩm bằng khí nén, IE, công nghệ làm mát bằng không khí khử ẩm được sử dụng để ngăn sản phẩm kết tụ, làm mềm và hút ẩm, tạo điều kiện cho việc đóng gói sản phẩm.

4. Khí đi vào tháp được lọc qua các bộ lọc trung gian và hiệu suất cao.Hơn nữa, đường ống sử dụng hoàn toàn quá trình hàn và chuyển tiếp hồ quang, thuận tiện cho việc làm sạch, khử trùng và tháo rời, đáp ứng đầy đủ các yêu cầu của GMP.

5. Công nghệ khí lạnh một lần được sử dụng giữa bộ phun và bộ phân phối khí nóng, tức là, cơ chế tăng cường phía trên được áp dụng để ngăn chất lỏng vật liệu quay trở lại phía trên và làm mát bộ phun.

6. Nó đáp ứng yêu cầu sản xuất của FDA hoặc GMP.Độ sạch không khí của các bộ phận tiếp xúc với vật liệu lên đến 100.000 cấp.Nó dễ dàng làm sạch và nhiều thông số hoạt động được điều khiển tự động để đảm bảo chất lượng sản phẩm ổn định.

7. Cấu hình của hệ thống điều khiển công nghiệp tiên tiến đảm bảo các thông số hoạt động bình thường không bị ảnh hưởng bởi các yếu tố nhân tạo và bên ngoài.Nó thông qua điều khiển PLC và hiển thị màn hình hệ thống điều khiển chương trình.

Nhà máy được trang bị hệ thống điều khiển sử dụng chương trình PLC để điều khiển vòng lặp hệ thống;hình ảnh động trên màn hình cảm ứng hiển thị luồng quy trình, có thể hoạt động và nó có thể nhận ra việc theo dõi và điều chỉnh công nghệ mờ tự động theo các thông số hoạt động thay đổi;Bộ biến tần điều chỉnh bộ phun ổn định và an toàn;bộ điều chỉnh công suất kiểm soát nhiệt độ khí nạp với độ chính xác cộng và trừ 2 ° C, giảm thiểu tiêu thụ năng lượng;nhiệt độ đầu vào và nhiệt độ đầu ra của tháp, và áp suất tháp có thể được cài đặt chính xác, v.v.

Tất cả những điều này làm cho chu trình sấy phun có độ tin cậy và khả năng tái tạo toàn diện.Điều này được đảm bảo bởi các vật liệu và linh kiện chất lượng cao, các dụng cụ bảo trì và hiệu chuẩn cùng một loạt các thiết bị an toàn.

8. Khớp nối từ tháp sấy chính đến bộ tách lốc xoáy được làm bằng ống trơn bằng thép không gỉ 304 định hình một lần để ngăn tích tụ vật liệu và sử dụng kết nối kẹp lắp ráp nhanh để tạo điều kiện xả nước thải sinh ra trong quá trình làm sạch.Nó phù hợp với nhiều yêu cầu sản xuất.

Ưu điểm kỹ thuật độc đáo

Thương hiệu XIANDAO đã được cùng nhau định hình thành một thương hiệu nổi tiếng hàng đầu toàn cầu bằng một ý tưởng thiết kế công nghiệp gần như hoàn hảo và tiên tiến cùng đội ngũ kỹ thuật và dịch vụ kỹ thuật chuyên nghiệp mạnh mẽ.

Đặc điểm nổi bật của thương hiệu này đặc biệt nổi bật ở các khía cạnh sau:

1. Là một nhà sản xuất chuyên nghiệp nổi tiếng trong ngành cho máy sấy phun và công ty kỹ thuật, chúng tôi có đầy đủ các công nghệ cốt lõi với các quyền sở hữu trí tuệ hoàn toàn độc lập, bao gồm các biện pháp thử nghiệm khác nhau.Chúng tôi hoàn toàn có khả năng cung cấp các dịch vụ kỹ thuật chìa khóa trao tay cho khách hàng trong và ngoài nước.

2. Mục đích & Cam kết Dịch vụ của Chúng tôi:

Là một EXPERT phun sấy nổi tiếng trong lĩnh vực công nghiệp, với kiến ​​thức chuyên môn, dữ liệu thí nghiệm và hơn 20 năm kinh nghiệm thực tế, chúng tôi cam kết cung cấp các giải pháp cho người sử dụng, giảm thiểu rủi ro nhất có thể và tiết kiệm chu trình cần thiết để sản phẩm của người dùng của chúng tôi được đưa vào bán trên thị trường càng sớm càng tốt ..

3. Quy trình công nghệ và hiệu suất của các nhà máy của chúng tôi hoàn toàn có thể so sánh với các đối thủ cạnh tranh chính của chúng tôi (Tập đoàn ANHYDRO hoặc Tập đoàn OKAWARA Nhật Bản), hơn nữa nhưng thiết kế của chúng tôi hợp lý hơn và công nghệ tiên tiến hơn.Trong nhiều ứng dụng quan trọng, chẳng hạn như máy phun phân tử quay, hệ thống điều khiển tự động, cấu tạo bộ phân phối khí nóng và cấu tạo bộ lọc túi, công nghệ của chúng tôi hoàn toàn vượt trội so với các đối thủ cạnh tranh, bởi vì khái niệm thiết kế của chúng tôi bắt nguồn từ tập đoàn Niro thuộc Tập đoàn GEA ở Đức.

4. Chúng tôi cũng có trách nhiệm cung cấp quy trình sản xuất tốt nhất để đáp ứng các điều kiện về cấu hình, lựa chọn và thiết kế của nhà máy, hướng dẫn họ hoàn thành việc lắp đặt nhà máy, vận hành, chạy thử và đưa vào vận hành.

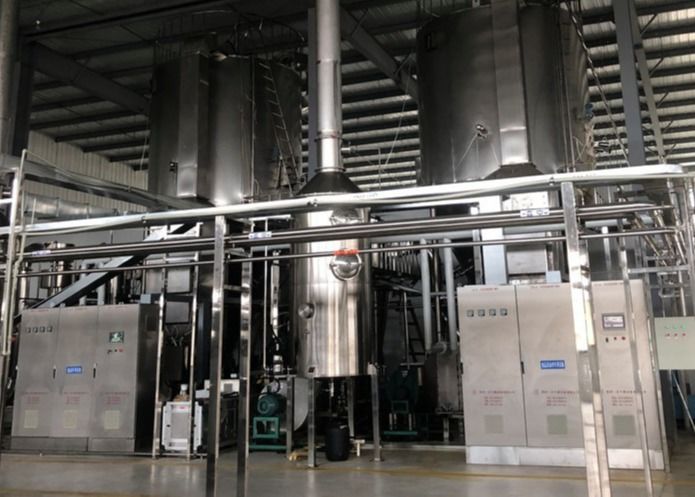

Sơ đồ lắp đặt cho Máy sấy phun dược phẩm Dòng PSD

Phạm vi ứng dụng chính:

1. Thực phẩm: Amide: axit amin, thực phẩm axit amin, gia vị, thực phẩm protein, bột lòng đỏ trứng, bột protein miễn dịch, sữa đậu nành, protein lúa mì tinh chế, protein đậu nành, chất chiết xuất, v.v.

2. Đường: glucose, xi-rô, xi-rô, tinh bột, chất lỏng đường hóa, xi-rô ngô, xi-rô ngô, chất lỏng tinh bột có đường, pectin, keo, caramel, tinh bột a, các sản phẩm từ tinh bột, tinh bột màu, v.v.

3. Dược phẩm: dược phẩm, thuốc bắc, thuốc trừ sâu, thuốc vô cơ, enzym, kháng sinh, vitamin, v.v.

4. Hóa chất

Chất hữu cơ: chất xúc tác hữu cơ, nhựa melamine, nhựa urê, nhựa phenolic, chất hoạt động bề mặt, vinyl clorua, polyvinyl clorua, hợp chất hữu cơ, lignin, RNA, men, pentachlorophenol, natri phenolat, axit humic, natri titanat, bột giặt cao cấp, bột giặt trung tính , dầu, axit béo, glyxerit, v.v.

5. Những người khác

Men, gia vị, enzym, tinh chất cá / thịt, saccharin, chlorella, cà phê, sữa bột nguyên chất, phụ gia thực phẩm, v.v.

Lựa chọn tùy chọn:

◆ Loại thiết bị hoàn chỉnh này được sản xuất dựa trên thiết kế tùy chỉnh.Không phải tất cả các tính năng chức năng cung cấp cho tất cả các thiết kế.Cấu hình thực tế phải được thực hiện theo hợp đồng hoặc thỏa thuận đã ký.

◆ Đối với các thành phần điện chính, chúng tôi có các lựa chọn thương hiệu quốc tế như ABB, Siemens hoặc Schneider hoặc các thương hiệu khác

◆ Đối với vật liệu cho máy, chúng tôi có các lựa chọn về AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, thép carbon, v.v.

◆ Đối với hệ thống điều khiển, chúng ta có các lựa chọn về nút nhấn, PLC + HMI, v.v.Chúng tôi có thể thiết kế hệ thống điều khiển khi cần thiết.

◆ Chúng tôi có thể thiết kế hệ thống chống cháy nổ cho máy sấy phun theo yêu cầu của khách hàng.

◆ Đối với hệ thống lắp cho máy sấy phun, chúng tôi có thể cung cấp nó, chẳng hạn như cấp liệu

hệ thống, hệ thống vận chuyển khí nén và như vậy.

◆ Đối với hệ thống sưởi ấm cho nhà máy, nó rất linh hoạt và chúng tôi có thể cấu hình nó dựa trên điều kiện địa điểm của khách hàng, chẳng hạn như hơi nước, điện, lò gas, v.v., tất cả chúng chúng tôi có thể thiết kế để phù hợp với máy sấy phun của chúng tôi .

◆ Nếu không có hệ thống sưởi, nó có thể như một máy làm mát để tạo ra các hạt với không khí làm mát.

◆ Trang thiết bị R&D hoàn chỉnh và chuyên nghiệp, dịch vụ thử nghiệm sản phẩm khoa học và hợp lý, trao đổi công nghệ sản xuất sâu rộng và chuyên sâu, nền tảng dịch vụ nghiên cứu và thăm dò:

Công ty hàng đầu có thể cung cấp cho khách hàng các thử nghiệm quy trình khác nhau và dịch vụ xác minh thử nghiệm trong một loạt phòng thí nghiệm như YPG, LPG, PSD, BYP, PFSD, v.v., và các quy mô thí điểm nhỏ hoặc thậm chí một số lượng nhỏ các đơn vị thử nghiệm kiểu sản xuất.Các thiết bị này đã xác minh tính khả thi của việc áp dụng kỹ thuật nhiều loạt san lấp mặt bằng, xác định các điều kiện quy trình sản xuất tốt nhất và cung cấp các mẫu để phân tích thị trường.

Để ýS trước khi đặt hàng:

◆ Tên và tính chất vật lý của thức ăn: hàm lượng rắn (hoặc hàm lượng nước), độ nhớt, sức căng bề mặt, giá trị PH.

◆ Dung tích bột sau khi sấy, hàm lượng nước dư cho phép, kích thước hạt, nhiệt độ cho phép.

◆ Sản xuất, giờ làm việc hàng ngày / ca.

◆ Năng lượng sẵn có: có áp suất hơi, công suất điện, có sẵn than, dầu, khí đốt.

◆ Yêu cầu kiểm soát: nhiệt độ đầu vào và đầu ra có cần được kiểm soát tự động hay không.

◆ Yêu cầu về thu gom bột: có lắp đặt bẫy túi hay không và yêu cầu của môi trường đối với khí thải.

◆ Các yêu cầu đặc biệt khác.

Dịch vụ thử nghiệm trả phí:

Chúng tôi hoan nghênh các khách hàng mới và cũ trả lời đầy đủ bảng câu hỏi công khai, toàn diện và chuyên nghiệp --- dựa trên Đặc tả yêu cầu của người dùng (URS), do bộ phận bán hàng của công ty chúng tôi đưa ra trong giai đoạn chuẩn bị cho nghiên cứu thị trường.

Công ty có thể thiết kế nó cho bạn trên cơ sở các đặc tính vật liệu khác nhau của người dùng, chế độ sưởi ấm khác nhau, yêu cầu điều khiển khác nhau, nhu cầu đầu ra khác nhau, điều kiện sản phẩm khác nhau, bố trí xưởng khác nhau, yêu cầu sạch tại chỗ (CIP) khác nhau, v.v. , để đáp ứng yêu cầu của những người dùng khác nhau.

Tất cả các loại máy thí nghiệm được trang bị trong công ty để người dùng thử nghiệm xác nhận các đặc tính sấy.
