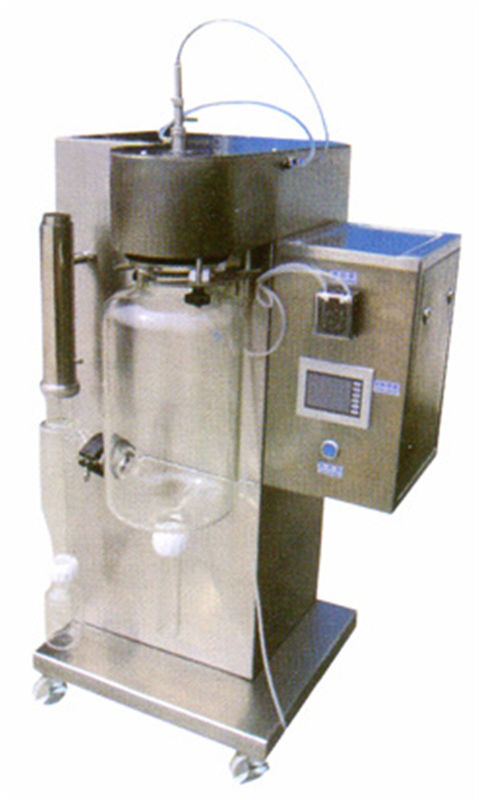

Máy sấy phun quy mô phòng thí nghiệm Dấu chân nhỏ 12KW 3kg / H

1.Tên sản phẩm: Máy sấy phun cỡ phòng thí nghiệm / Trung tâm thử nghiệm / Cơ sở thử nghiệm / Trung tâm thử nghiệm máy sấy phun / máy sấy phun dịch vụ / máy sấy phun mẫu

2.Thông tin chi tiết sản phẩm

Các object cho Máy sấy phun cho thử nghiệm test

Thử nghiệm thử này nhằm cung cấp cơ sở quan trọng để có được các thông số kỹ thuật cho thiết kế nhà máy quy mô lớn.Hai bên nên làm việc cùng nhau thông qua đàm phán kỹ thuật cần thiết để có được giải pháp thử nghiệm thử nghiệm tối ưu tại hiện trường.Trên cơ sở hai bên đạt được thỏa thuận, việc kiểm tra sẽ được tiến hành chính thức.

Chúng tôi chân thành hoan nghênh bạn mang tài liệu thô đến để kiểm tra tại Trung tâm Kiểm tra của chúng tôi.

Bảo mật kỹ thuật:

Ba bên chịu trách nhiệm về tính bảo mật của sản phẩm và thành tựu công nghệ của họ (tức là quyền sở hữu trí tuệ hoặc bằng sáng chế), nhưng các dữ liệu kỹ thuật liên quan được tạo ra trong quá trình thử nghiệm, cả hai bên có nghĩa vụ và trách nhiệm giữ kín cho nhau.Trong mọi trường hợp, cả hai bên không nên cung cấp thông tin hoặc dữ liệu cho bất kỳ bên thứ ba nào.

Hiện tại cơ bản công ty chúng tôi đã xây dựng được trung tâm sát hạch với quy mô lớn.Tất cả các thiết bị thử nghiệm của trung tâm thử nghiệm này được thiết kế và sản xuất theo yêu cầu cấu hình cấp độ cao và độ chính xác cao trong các lĩnh vực ứng dụng công nghiệp chính.Các cơ sở phụ trợ của các cơ sở thử nghiệm khác nhau được trang bị hoàn chỉnh, ý tưởng thiết kế của chúng rất mới lạ và độc đáo, đồng thời, chúng có nhiều chức năng tiên tiến và linh hoạt, và chúng có nhiều ứng dụng;

Cấu hình hệ thống điều khiển của nó có những lợi thế kỹ thuật vô song, giải phóng tiềm năng mạnh mẽ của công nghệ hệ thống điều khiển tự động hóa công nghiệp hiện đại, thể hiện ở chỗ: Bảng điều khiển có giao diện điều khiển thông minh người-máy trực quan cao cấp / tinh vi, hiển thị chuyên nghiệp tuyệt vời Các yếu tố điều khiển quy trình công nghiệp ； các thành phần điện chính được sử dụng là các sản phẩm thương hiệu nổi tiếng đáp ứng các tiêu chuẩn chất lượng sản phẩm hạng nhất quốc tế và chúng được đặc trưng bởi phản ứng thiết bị nhạy, độ chính xác điều khiển cao, hiệu suất sản phẩm ổn định, tay nghề tinh tế, vận hành thuận tiện, v.v. hoàn toàn có khả năng đảm bảo sản xuất và vận hành an toàn và đáng tin cậy của toàn bộ thiết bị trong môi trường hoạt động bình thường.

Giới thiệu về chính thực vật / cơ sở của trung tâm khảo thí

1. Máy sấy phun phòng thí nghiệm

Mô tả sản phẩm

Mô hình thử nghiệm sấy phun quy mô phòng thí nghiệm mang nhãn hiệu “XIANDAO” là sản phẩm đầu tiên ở Trung Quốc.Kể từ khi thành lập / thành lập vào những năm 1980, nó đã trải qua một lịch sử thành công độc đáo.Gần 250 chiếc / bộ đã được cung cấp để sử dụng cho các trường đại học, trung tâm nghiên cứu, viện nghiên cứu và các cơ sở sản xuất bột trong và ngoài nước.

Do tính linh hoạt cao, tiện lợi, khả thi, thiết kế tổng thể hình ảnh hiện đại, ngoài ra nó còn có hệ thống điều khiển ở các cấp độ khác nhau, vì vậy mô hình kích thước phòng thí nghiệm có thể đáp ứng nhu cầu ngày càng tăng của các cấp độ khác nhau của người dùng về sấy khô trong phòng thí nghiệm.

Ngoài ra, sấy phun là một quá trình sấy độc đáo bao gồm cả quá trình tạo hạt và sấy khô, trong đó các đặc tính của bột có thể được giữ không đổi bằng cách vận hành liên tục.Việc lựa chọn thích hợp bộ phun và các thông số biến hoạt động của nó là cực kỳ quan trọng để đạt được điều kiện vận hành tối ưu và các loại / chủng loại bột hạng nhất.

Máy sấy phun chu trình kín cỡ BYP-12 Lab

Phạm vi áp dụng

1. Gốm không oxit (Aen, Si3N4, v.v.), hợp kim cứng, máy bay pin hiệu suất cao, v.v.

2. Hương liệu, sản phẩm sức khỏe.

3. Sản phẩm thuốc, vitamin, thuốc hữu cơ.

4. Nhựa tổng hợp, sáp parafin.

Cân phòng thí nghiệm MSD-8 Máy sấy phun dược phẩm chính xác đa chức năng

Mô tả sản phẩm

◆ Máy sấy phun “XianDao” đã đạt được thành công đặc biệt kể từ lần đầu tiên được giới thiệu đến khách hàng của chúng tôi.hơn 200 đơn vị đã được cung cấp cho các trường đại học, trung tâm nghiên cứu và các cơ sở sản xuất bột chuyên dụng trên khắp thế giới.

◆ Nó đã được giới thiệu để đáp ứng nhu cầu ngày càng tăng của một máy sấy phòng thí nghiệm linh hoạt, đáng tin cậy, hiện đại và thân thiện hơn với người dùng có các cấp hệ thống điều khiển khác nhau.

◆ Phun dr ying là một quá trình dr ying độc đáo bao gồm cả quá trình hình thành và làm khô hạt.Các đặc tính của bột có thể được kiểm soát và duy trì các đặc tính của bột.Không thay đổi

trong suốt một hoạt động liên tục.Việc lựa chọn và vận hành bộ phun là cực kỳ quan trọng để đạt được mức tối ưu.

1. Thiết bị bằng thép không gỉ AISI316 chất lượng cao, toàn bộ thiết bị phun sấy thiết kế đẹp, đường nét, tay nghề tinh tế, bố trí hợp lý

2. Phương pháp nguyên tử hóa với ba loại lựa chọn: ly tâm, hai chất lỏng phun trên, hai chất lỏng phun dưới, phù hợp để sản xuất các sản phẩm với các thông số kỹ thuật khác nhau;

3. Làm sạch buồng không khí nóng có thể tháo rời, hoạt động đơn giản, tiếng ồn thấp;

4. Và các bộ phận tiếp xúc với vật liệu được thiết kế cấu trúc nhanh chóng, dễ dàng tháo rời, dễ dàng làm sạch, yêu cầu vệ sinh;

5. HMI sử dụng điều khiển PLC, bạn có thể trực tiếp đặt nhiệt độ đầu vào, nhiệt độ khí thải, tốc độ nạp liệu, thu thập dữ liệu, ghi, in, giám sát và điều khiển quá trình.

Model Máy sấy phun thí điểm LPG-8

Máy sấy phun quay tiêu chuẩn có thể phun trực tiếp làm khô dung dịch, nhũ tương, huyền phù và các vật liệu dạng bột nhão thành các sản phẩm dạng bột.Nó có đặc điểm là tốc độ khô nhanh, hiệu quả cao và ít thủ tục.Nó có thể duy trì màu sắc, hương thơm và mùi vị của vật liệu.Bột khô có độ hòa tan tốt, độ tinh khiết cao, môi trường hoạt động tốt, về cơ bản thực hiện vận hành tự động.Máy này được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, hóa dầu, luyện kim, thực phẩm, y học, xây dựng, gốm sứ, lâm nghiệp và hóa chất.Ngoài ra, thiết bị cũng có thể làm nguội và tạo viên các vật liệu đặc biệt như sáp polyetylen, thuốc trừ sâu sinh học, phân bón hợp chất sau khi đun nóng và nấu chảy.

Các thông số kỹ thuật chính:

Tối đakhả năng bay hơi ẩm: 3kgs / h

Nhiệt độ đầu vào: 120 ～ 300 ℃ hoặc hơn (có thể điều chỉnh tùy theo ký tự của vật liệu)

Nhiệt độ đầu ra: 80 ℃ ～ 100 ℃ (có thể điều chỉnh theo ký tự của vật liệu)

Tổng công suất được trang bị: 12KW

CSD-30 Psự rút lại Ceramic Scầu nguyện Dryer

Mô tả chung:

Toàn bộ quá trình không yêu cầu xử lý thủ công.

◆ Máy sấy phun cho gốm sứ chính xác là máy sấy phun thế hệ mới.Đây là một sản phẩm nâng cấp được đưa ra bởi các kỹ thuật viên của công ty chúng tôi thông qua đổi mới công nghệ trên cơ sở mô hình LPG.Máy có đặc điểm là kích thước nhỏ, vận hành đơn giản và vận hành đáng tin cậy, có thể chuẩn bị bột với độ hình cầu tốt và phân bố cỡ hạt đồng đều, do đó có thể tăng đáng kể mật độ của sản phẩm ép.

◆ Tính ưu việt và thiết thực của dòng mô hình này tạo điều kiện cần thiết cho các đơn vị nghiên cứu khoa học sản xuất gốm mỹ nghệ và vật liệu mới.Hiện tại, chúng tôi đã sử dụng thành công zirconia, alumina, oxit kẽm, PTC, silicon carbide, silicon nitride, vật liệu pin lithium và các ngành công nghiệp khác, và đã nhận được sự khen ngợi nhất trí từ người dùng.

Ưu điểm về công nghệ:

● Áp dụng bộ phun kiểu M mới, có đặc điểm như sau:

① Có thể lấy bột hình cầu chảy tự do tuyệt vời;

② Có thể sản xuất bột với sự phân bố kích thước hạt đồng đều;

③ Số tiền gửi giảm theo đường tiếp tuyến;

④ Có thể điều chỉnh kích thước hạt trung bình của sản phẩm.

● Cấu trúc ống xả kiểu nắp thấp được thiết kế để đảm bảo rằng hầu hết bột được thu gom ở đáy tháp sấy, chỉ một lượng nhỏ bột vào Bộ tách lốc hoặc Bộ lọc túi, giúp giảm đáng kể mức độ căng thẳng trong quá trình tách khí-rắn của thiết bị hút bụi sau công đoạn.

● Hệ thống sưởi sử dụng các phụ kiện đường ống sưởi ấm không bị oxy hóa.Không khí đi vào phòng sấy được lọc qua ba giai đoạn -, hiệu suất sơ cấp, hiệu suất trung gian và hiệu suất cao ở nhiệt độ cao, và mức độ tinh lọc đạt hơn một trăm nghìn.Ngăn không cho các tạp chất bên ngoài lẫn vào sản phẩm và ảnh hưởng đến các quy trình sau chế biến như đúc và thiêu kết sản phẩm.

Máy sấy phun phòng thí nghiệm LSD-1500

1. Đối với sản xuất máy ở tất cả, với các sản phẩm đốt cháy khí có thể thúc đẩy sự phân hủy nhiệt hiệu quả.

2. Thiết bị nhiệt phân phun Itcan để đạt được quy mô sản xuất.

3. Một ống lõi lò gốm đặc biệt, làm nóng gián tiếp bằng lò điện.

4. Trong nhiệt độ lò khoảng 600 ~ 900 ℃ trong các điều kiện hoạt động.

5. Nói chung, cách lý tưởng là sử dụng thiết bị phun kiểu phun ly tâm tốc độ cao, nhưng cũng có thể chọn giải pháp thứ hai và phun phun chất lỏng dạng bùn.

6. nhỏ gọn, dấu chân nhỏ;đơn giản trong hoạt động, hiệu quả cao.

Thiết bị nhiệt phân phun (Lò phản ứng nhiệt phun)

Công việcnguyên tắc ing cho Phương pháp lò phản ứng nhiệt phun

Một phương pháp để nguyên tử hóa thức ăn hỗn hợp (chẳng hạn như dung dịch muối kim loại) trong lò nhiệt độ cao và làm cho nó ngay lập tức trải qua quá trình phân hủy nhiệt, phản ứng, tổng hợp hoặc nung / thiêu kết để thu được sản phẩm dạng bột (thường là bột oxit kim loại).

Tính năng cho nhiệt độ cao Phun nhiệt phân

1. Tổng hợp hệ thống đa thành phần ngay cả khi các hạt có thể là sản phẩm micromet.

2. Lượng vết của các thành phần bổ sung có thể được phân tán đều trong nguyên liệu.

3. So với phương pháp trộn bột trộn tạp chất ít cơ học hơn.

4. Sản phẩm dạng bột trong hoạt động bề mặt, dễ thiêu kết.

Các tính năng của nhà máy:

1. để sản xuất máy ở tất cả, với các sản phẩm đốt cháy khí có thể thúc đẩy sự phân hủy nhiệt hiệu quả.

2. có thể phun thiết bị nhiệt phân để đạt được quy mô sản xuất.

3. một ống lõi lò gốm đặc biệt, làm nóng gián tiếp bằng lò sưởi điện.

4. trong nhiệt độ lò khoảng 600 ~ 900 ℃ trong các điều kiện hoạt động.

5. nói chung, cách lý tưởng là sử dụng thiết bị phun kiểu phun ly tâm tốc độ cao, nhưng cũng có thể chọn giải pháp thứ hai và phun phun chất lỏng dạng bùn.

6. nhỏ gọn, dấu chân nhỏ;hoạt động đơn giản, hiệu suất nhiệt cao.

2. Kích thước thí điểm Model BYP-20 Series Máy sấy phun chu trình kín cho kiểm tra mục đích:

Model BYP-20 Series Máy sấy phun chu trình kín

1. Nó có thể ngăn chặn các sản phẩm khỏi bị oxy hóa và cải thiện chất lượng của sản phẩm.

2. Có thể dễ dàng nhận ra hoạt động không có bụi và vô trùng.

3. Nó có thể lấy dung môi trong chất lỏng vật liệu.

4. Nó có thể cải thiện việc bảo quản thành phần có mùi thơm.

5. Nó có thể làm khô chất lỏng vật liệu dễ cháy hoặc tạo hạt làm mát.

6. Nó có thể làm khô vật liệu có độ nhạy nhiệt mạnh.

7. Nó có thể nhận ra ít mối nguy công cộng hơn hoặc không có mối nguy công cộng nào.

8. Nó có thể làm mất thiết bị khử mùi.

9. Nó có thể nhận ra nhiệt độ thấp khô dưới 100 độ C.

Định nghĩa về máy sấy phun chu trình kín

◆ Máy sấy phun chu trình kín trong buồng sấy sẽ được làm kín thành các giọt sương phân tán rắn sang lỏng và môi trường nóng (nitơ N2) được làm khô theo phương pháp giọt

sản phẩm bột.Được nguyên tử hóa bằng bộ phun quay hoặc bộ phun đầu phun để đạt được, sấy khô giọt có thể được điều chỉnh bằng nhiệt độ hoặc dòng môi chất nhiệt được kiểm soát,

sự bay hơi của dung môi được thu hồi qua thiết bị ngưng tụ, sau khi được "loại bỏ" và "khử nước" đầy đủ của môi trường là các bộ lọc hiệu quả cao và được đưa trở lại bộ trao đổi nhiệt, và cuối cùng được tái chế vào hệ thống sấy.

◆ Sự thành công của các yêu cầu về vận hành giặt sấy và sấy phun chu trình khép kín sẽ là một phần của việc kiểm soát nhiệt độ chính xác.Đối với rượu có nhiệt độ sôi cao nói chung là nước làm mát hoặc nước muối, các dung môi có nhiệt độ sôi thấp như diclometan, hexan, axeton, v.v., bạn phải sử dụng trao đổi nhiệt hệ thống làm lạnh nén.

3.Máy sấy phun quy mô thương mại:

Máy sấy phun dược phẩm chính xác PSD-50 đa chức năng được thiết kế đặc biệt

Tháp dịch vụ mới xây cho khách hàng

Công ty Xiandao là một nhà máy chuyên nghiệp chuyên nghiên cứu quy trình, thiết kế và chế tạo máy sấy phun và máy tạo hạt tầng chất lỏng.

Sắp tới, chúng tôi sẽ đưa máy sấy phun dược phẩm chính xác PSD-50 đa chức năng này vào trung tâm thử nghiệm, tất cả là để đáp ứng nhu cầu thử nghiệm ngày càng tăng của đa số người dùng trong các lĩnh vực ứng dụng công nghiệp như dược phẩm, thực phẩm, hóa chất, mới năng lượng và vật liệu mới.Tất nhiên, những nhu cầu này về cơ bản tập trung ở yêu cầu quy trình sản xuất phức tạp hơn, chất lượng sản phẩm cao hơn và sản lượng thử nghiệm cao hơn, điều này thể hiện phần lớn xu hướng phát triển của các ngành công nghiệp ứng dụng chính trong giai đoạn tới.Xu hướng phát triển đã trở thành cánh quạt của sự phát triển của ngành.

◆ Công ty thiết lập phòng thí nghiệm đặc biệt để cung cấp dịch vụ kiểm tra cho khách hàng (có thể sạc được), và dữ liệu kỹ thuật thu được sẽ cung cấp cơ sở quan trọng để lựa chọn và thiết kế

thiết bị quy mô lớn.

◆ Chúng tôi cũng chịu trách nhiệm cung cấp cấu hình, lựa chọn và thiết kế mô hình tối ưu của nhà máy, đồng thời chúng tôi cũng hướng dẫn khách hàng thực hiện cài đặt, gỡ lỗi và đào tạo cho người vận hành, đồng thời truyền đạt kinh nghiệm vận hành thực tế.

Tài liệu tham khảo ICP giao diện của tủ điều khiển cho một bộ pf PSD Máy sấy phun loạt

Thông tin tham khảo về tự động hóa

Hệ thống điều khiển tự động hóa công nghiệp tiên tiến

Hệ thống điều khiển tự động được tạo thành từ bộ điều khiển PLC, áp dụng bộ điều khiển logic lập trình S7-315 2DP của công ty SIEMENS và dựa trên phần mềm lập trình STEP 5.5, khởi động và dừng và khóa liên động của nhà máy, điều khiển vòng lặp PID và cảnh báo các thông số quá trình và vv Có thể được thực hiện.Đầu tiên, hệ thống điều khiển chấp nhận các lệnh của người vận hành và sau đó đánh giá xem các điều kiện logic của chương trình quá trình có được đáp ứng theo thông tin trường thu thập được hay không.Nếu các điều kiện được thiết lập, chương trình điều khiển sẽ xuất ra các tín hiệu theo thứ tự cụ thể để kích hoạt hoặc đóng tất cả các loại thiết bị trong quá trình điều khiển.

Giao diện người-máy HMI được cấu hình bởi phần mềm cấu hình SIMATIC WinCC của SIEMENS, phần mềm này thực hiện hoạt động, giám sát trạng thái hoạt động, phân tích dữ liệu, ghi và in hệ thống điều khiển thiết bị sấy.Nó đã hoàn thành sự kết hợp hữu cơ giữa thiết bị hiện trường và nhân sự.Thông qua HMI, người vận hành có thể nhập các lệnh và nhập các thông số hoặc công thức quy trình khác nhau để hoàn thành việc sản xuất các sản phẩm khác nhau, đồng thời, chúng ta có thể nhận được thông tin về trạng thái của hệ thống.Chúng tôi cũng có thể hỏi về thông tin sản xuất hiện tại của hệ thống, hoặc theo dõi (truy vấn) dữ liệu hồ sơ quan trọng của quá trình sản xuất lịch sử.Nếu có tình huống bất thường, hệ thống sẽ phát tín hiệu báo động.

Dữ liệu hiện trường được thu thập thông qua S7-315 PLC, và dữ liệu thu thập được hiển thị và ghi lại trên máy tính lấy WinCC làm phần mềm cấu hình bằng cách sử dụng mô-đun CP343-1 thông qua giao thức TCP / IP.

Dữ liệu được thu thập trong PLC cũng được gửi đến một máy tính từ xa thông qua bộ định tuyến công nghiệp (HUB).

Phần mềm PLC và lập trình phần mềm máy tính chủ áp dụng cấu trúc chương trình S88 và thiết kế mô đun hóa.

Theo các đối tượng điều khiển khác nhau, các mẫu động cơ (hai loại bao gồm điều khiển biến tần và điều khiển khởi động trực tiếp) được viết, bao gồm mô-đun van, mẫu đầu vào tương tự, mẫu đầu ra tương tự, mẫu vòng điều khiển PID và v.v.

Theo quan điểm của điều khiển quá trình, khối GRAPH của SIEMENS được áp dụng để lập trình, làm cho quá trình rõ ràng hơn.

Quá trình sấy được cải tiến thành một số quy trình nhỏ (chẳng hạn như vận hành lạnh, vận hành nóng, vận hành nước, vận hành vật liệu, sấy khô, v.v.).

Mục đích của hệ thống điều khiển tự động là đảm bảo thiết bị hoạt động bình thường và đạt được sự ổn định của chất lượng sản phẩm bằng cách kiểm soát và giám sát các thông số quá trình quan trọng của máy sấy phun.
