Máy sấy phun áp lực SUS316 20000kg / H YPG

Dòng YPG Máy sấy phun áp lực

Mô tả chung

Máy tạo hạt và sấy phun áp lực dòng YPG có thể phun hỗn hợp kích thước hạt với hàm lượng chất rắn cao dưới áp suất và sấy khô thành sản phẩm hạt hình cầu.Bột khô có độ dẻo tốt sẽ nhanh chóng lấp đầy khuôn một cách đồng nhất, giữ được hàm lượng nước dư và độ lỏng không đổi.Bột có thể được sử dụng để đúc sản phẩm dưới áp suất tĩnh để tăng tuổi thọ của khuôn từ 4-8 lần so với sử dụng cho bột tạo hạt cơ học.Các sản phẩm đúc có độ đồng đều tốt và độ hoàn thiện cao nên được sử dụng rộng rãi trong các ngành sản xuất gạch sứ, bộ đồ ăn bằng gốm sứ, vật liệu gốm, vật liệu từ tính ferit, v.v.

◆ Thiết bị này kết nối hai chức năng, sấy khô và tạo hạt với nhau.Hạt bi cần thiết với kích thước và tỷ lệ nhất định có thể được sản xuất phù hợp với yêu cầu của quá trình điều chỉnh áp suất, lưu lượng và kích thước của lỗ nguyên tử hóa.

◆ Thân tháp, ống dẫn và bộ phân tách của bộ nơi tiếp xúc với sản phẩm được làm bằng AISISUS304 hoặc AISISUS304L hoặc AISISUS316L hoặc AISISUS316.Có lớp giữ nhiệt an toàn giữa vỏ trong và vỏ ngoài của thân tháp sấy.Chất liệu làm đầy là bông thủy tinh mịn.Thân tháp còn được trang bị cửa quan sát, kính ngắm, nhà đèn, công tơ điều khiển và các dụng cụ được điều khiển và hiển thị thông qua bảng điều khiển điện.

Thông tin chi tiết sản phẩm

Các thông số kỹ thuật

Các thông số kỹ thuật

Lưu ý: Lượng nước bay hơi liên quan đến đặc tính của vật liệu, hàm lượng chất rắn và nhiệt độ của luồng khí nóng vào và ra.

Cấu hình cho một bộ phun áp lực dhệ thống tiền sảnh

1. Hệ thống đầu vào không khí: nó bao gồm bộ lọc không khí (chẳng hạn như bộ lọc trước & sau & bộ lọc hiệu suất cao và bộ lọc hiệu quả cao), bộ sưởi không khí (như bộ sưởi điện, bộ tản nhiệt hơi nước, lò đốt khí, v.v.) quạt gió và ống dẫn gió tương đối.

2. Hệ thống phân phối chất lỏng: nó bao gồm màng ngăn bơm hoặc bơm trục vít, thùng khuấy nguyên liệu và đường ống liên quan.

3. Hệ thống phun hóa chất: bơm áp suất có biến tần.

4. Tháp chính: bao gồm các phần hình nón, phần thẳng, búa khí, thiết bị chiếu sáng, miệng cống, v.v.

5. Hệ thống thu gom nguyên liệu: bao gồm máy tách xyclon và bộ lọc túi vải hoặc máy gạt nước. Các bộ phận này cần được trang bị dựa trên nhu cầu của khách hàng.

6. Hệ thống thoát khí: bao gồm quạt hút, ống thoát khí và bộ lọc sau hoặc bộ lọc hiệu quả cao. (Đối với bộ lọc được lựa chọn, nó dựa trên yêu cầu của khách hàng.)

Giới thiệu ngắn gọn về quy trình làm việc

Chất lỏng của nguyên liệu thô được bơm vào qua bơm màng.Chất lỏng của nguyên liệu thô được nguyên tử hóa thành những giọt nhỏ.Sau đó, nó tập hợp với không khí nóng và rơi ra.Hầu hết các phần nguyên liệu dạng bột sẽ được thu gom từ đầu ra của đáy tháp chính.Đối với bột mịn, chúng tôi sẽ tiếp tục thu thập chúng bằng máy tách xyclon và túi vải lọc hoặc máy chà nước (ướt).Nhưng nó phải phụ thuộc vào tài sản vật chất.

Máy sấy hạt phun áp lực chủ yếu bao gồm hệ thống cấp liệu, hệ thống sấy khô, hệ thống loại bỏ bụi, hệ thống sưởi và hệ thống điện, và mỗi hệ thống bao gồm một số thiết bị liên quan.

Hệ thống cấp liệu bao gồm thùng trộn, bộ lọc, bơm màng và súng phun.Bùn thứ cấp đã nghiền bi được chuyển từ máy nghiền bi sang thùng trộn, được bơm màng bơm và vận chuyển qua bộ lọc, sau đó đi vào tháp sấy thông qua súng phun.

Bùn đi vào tháp sấy từ vòi phun của súng phun để bắt đầu quá trình sấy tạo hạt phun.Quy trình cụ thể được chia thành ba giai đoạn:

Nguyên tử hóa bùn

Bùn được ép vào tháp sấy từ vòi phun với áp suất nhất định nhờ bơm màng trong hệ thống cấp liệu.Năng lượng của áp suất được biến đổi thành động năng.Bùn được phun từ vòi phun từ dưới lên trên tạo thành màng lỏng tốc độ cao, ngay lập tức phân tách thành các giọt.Kích thước của các giọt được tạo ra bởi quá trình nguyên tử hóa tỷ lệ nghịch với áp suất, và năng suất sản xuất của vòi phun tỷ lệ thuận với bình phương áp suất.

Xả bột dạng hạt

Quạt gió truyền không khí nóng đến tháp sấy, tháp sấy và quạt hút tạo thành hệ thống sấy.

Hệ thống loại bỏ bụi bao gồm bộ tách xyclon hiệu quả cao, bộ lọc túi, quạt ly tâm, v.v. Quạt hút sẽ đưa các hạt mịn hơn và không khí khô vào bộ tách xyclon hiệu quả cao.Sau khi tách hiệu quả, các hạt mịn hơn đi vào nồi tiếp nhận ở dưới cùng của thiết bị tách để thu hồi.Khí thải chứa một lượng rất nhỏ các hạt mịn còn lại được quạt ly tâm hút vào túi lọc để hút bụi một lần nữa, giúp xử lý khí thải một cách vô hại, và khí thải cuối cùng được thải ra khỏi ống khói.

Ngoài ra, một hệ thống gia nhiệt bao gồm bộ gia nhiệt điện và bộ gia nhiệt khí đốt (lò) cung cấp không khí nóng cho tháp sấy.Hệ thống điện bao gồm tủ điện điều khiển và các cảm biến tại chỗ lắp đặt tại đầu vào và đầu ra để theo dõi nhiệt độ, có thể giám sát và điều khiển các liên kết chính của toàn bộ máy sấy hạt phun để đảm bảo hoạt động bình thường của toàn bộ nhà máy.

Các giọt được sấy khô thành hình cầu.

Quá trình làm khô giữa các giọt và không khí nóng được thực hiện theo dòng hỗn hợp,và không khí nóng đi vào tháp qua bộ phân phối khí nóng ở nắp trên.Bộ phân phối khí nóng tạo ra luồng không khí hợp lý đi xuống và các giọt được phun vào luồng không khí nóng từ dưới lên trên.Các giọt nước tạo thành hình cầu do tác dụng của lực căng bề mặt.Đồng thời, do các giọt có diện tích bề mặt lớn nên nước bay hơi và khô nhanh, cuối cùng co lại tạo thành bột (hạt) hình cầu khô.Bột hạt hình cầu được tạo thành lắng dần trong tháp sấy và được tách ra khỏi không khí nóng.Khoang phễu ở đáy tháp thu thập các vật liệu dạng hạt và thải chúng ra khỏi cổng xả.Các hạt mịn hơn và không khí khô được hút bởi quạt hút kết nối với phần trên của hình nón phễu để đi vào hệ thống loại bỏ bụi.

Tầm quan trọng của thử nghiệm trong lựa chọn thiết bị và thiết kế kỹ thuật

◆ Vì các sản phẩm khác nhau có công nghệ sấy và quy tắc hạt khác nhau, không có loại máy sấy phun duy nhất đáp ứng tất cả các yêu cầu.Bây giờ phun vẫn được coi là một loại công nghệ.Kiểm tra là cơ sở để lựa chọn chính xác các loại.Máy do Công ty "YIBU" sản xuất được sử dụng đặc biệt để thực hiện các thử nghiệm công nghệ của vật liệu.Thái độ thực dụng này góp phần vào thành công của nhiều dự án trọng điểm như: bột giặt, nhựa polyme hóa, cacbon trắng, Mn3O4, sữa đậu nành, lipase, hải sâm y học cổ truyền Trung Quốc, v.v.

Đầu phun áp lực nhập khẩu của các thương hiệu nổi tiếng quốc tế

Nhóm súng phun có thể điều chỉnh nhiều súng

Nhiều tầng khí nạp

Thiết bị quy mô lớn kiểm soát tốt hơn việc trộn, làm khô và kết tụ

Mỗi venturi được trang bị một súng phun nhiều tầng và ống thu hồi bột mịn độc lập

Nhiệt độ thấp.sự kết tụ

Nhiệt độ thấp.sự kết tụ

Tính năng của máy sấy tạo hạt phun áp lực dòng YPG

1. Tỷ lệ năng suất cao, tiết kiệm năng lượng và hiệu quả cao;

2. Không có cặn bột trên tường;

3. Khô nhanh, đặc biệt áp dụng cho vật liệu nhạy cảm với nhiệt:

Diện tích bề mặt của chất lỏng vật liệu tăng lên rất nhiều sau khi nguyên tử hóa.Trong luồng không khí nóng có thể bốc hơi 95-98% lượng nước trong tích tắc, thời gian làm khô chỉ từ mười giây đến hàng chục giây;

4. Sản phẩm thu được là các hạt hình cầu có kích thước hạt đồng đều, tính lưu động, hòa tan tốt, sản phẩm có độ tinh khiết cao và chất lượng tốt.

5. Phạm vi ứng dụng rộng rãi: Theo đặc tính của vật liệu, nó có thể được làm khô bằng không khí nóng hoặc tạo hạt bằng không khí lạnh, có khả năng thích ứng mạnh với vật liệu.

6. Hoạt động đơn giản và ổn định, điều khiển thuận tiện, dễ dàng thực hiện hoạt động tự động.

7. Đối với hệ thống sưởi của nhà máy, nó rất linh hoạt.Chúng tôi có thể cấu hình nó dựa trên các điều kiện cụ thể của khách hàng như hơi nước, điện, lò gas, v.v., tất cả chúng tôi có thể thiết kế để phù hợp với máy sấy phun của chúng tôi;

8. Hệ thống điều khiển tự động hóa công nghiệp tiên tiến

Hệ thống điều khiển có nhiều sự lựa chọn hơn, chẳng hạn như nút nhấn, HMI + PLC, v.v.

Hệ thống điều khiển tự động được tạo thành từ bộ điều khiển PLC, áp dụng bộ điều khiển logic lập trình S7-315 2DP của công ty SIEMENS và dựa trên phần mềm lập trình STEP 5.5, khởi động và dừng và khóa liên động của nhà máy, điều khiển vòng lặp PID và cảnh báo các thông số quá trình và vv Có thể được thực hiện.Đầu tiên, hệ thống điều khiển chấp nhận các lệnh của người vận hành và sau đó đánh giá xem các điều kiện logic của chương trình quá trình có được đáp ứng theo thông tin trường thu thập được hay không.Nếu các điều kiện được thiết lập, chương trình điều khiển sẽ xuất ra các tín hiệu theo thứ tự cụ thể để kích hoạt hoặc đóng tất cả các loại thiết bị trong quá trình điều khiển.

Giao diện người-máy HMI được cấu hình bởi phần mềm cấu hình SIMATIC WinCC của SIEMENS, giúp thực hiện hoạt động của hệ thống điều khiển máy sấy, giám sát trạng thái hoạt động, phân tích dữ liệu, ghi và in hệ thống điều khiển thiết bị sấy.Nó đã hoàn thành sự kết hợp hữu cơ giữa thiết bị hiện trường và nhân sự.Thông qua HMI, người vận hành có thể nhập các lệnh và nhập các thông số hoặc công thức quy trình khác nhau để hoàn thành việc sản xuất các sản phẩm khác nhau, đồng thời, chúng ta có thể nhận được thông tin về trạng thái của hệ thống.Chúng tôi cũng có thể hỏi về thông tin sản xuất hiện tại của hệ thống, hoặc theo dõi (truy vấn) dữ liệu hồ sơ quan trọng của quá trình sản xuất lịch sử.Nếu có tình huống bất thường, hệ thống sẽ phát tín hiệu báo động.

Sơ đồ giao diện bảng điều khiển ICP của máy sấy phun ly tâm chính xác PSD-90

Dữ liệu hiện trường được thu thập thông qua S7-315 PLC, và dữ liệu thu thập được hiển thị và ghi lại trên máy tính lấy WinCC làm phần mềm cấu hình bằng cách sử dụng mô-đun CP343-1 thông qua giao thức TCP / IP.

Dữ liệu được thu thập trong PLC cũng được gửi đến một máy tính từ xa thông qua bộ định tuyến công nghiệp (HUB).

Phần mềm PLC và lập trình phần mềm máy tính chủ áp dụng cấu trúc chương trình S88 và thiết kế mô đun hóa.

Theo các đối tượng điều khiển khác nhau, các mẫu động cơ (hai loại bao gồm điều khiển biến tần và điều khiển khởi động trực tiếp) được viết, bao gồm mô-đun van, mẫu đầu vào tương tự, mẫu đầu ra tương tự, mẫu vòng điều khiển PID và v.v.

Theo quan điểm của điều khiển quá trình, khối GRAPH của SIEMENS được áp dụng để lập trình, làm cho quá trình rõ ràng hơn.

Quá trình sấy khô được cải tiến thành một số quy trình nhỏ (chẳng hạn như vận hành lạnh, vận hành nóng, vận hành nước, vận hành vật liệu, sấy khô, v.v.). Vận hành, làm khô, v.v.).

Mục đích của hệ thống điều khiển tự động là đảm bảo thiết bị hoạt động bình thường và đạt được sự ổn định của chất lượng sản phẩm bằng cách kiểm soát và giám sát các thông số quá trình quan trọng của máy sấy phun.

Tháp phun lớn kiểm soát tại hiện trường:

Tủ điều khiển hiện trường tháp phun lớn:

Hệ thống điều khiển logic chương trình SIMATIC & Bảng điều khiển cảm ứng

Phạm vi ứng dụng:

◆ Công nghiệp thực phẩm: Sữa bột béo, đạm, sữa bột ca cao, sữa bột thay thế, lòng trắng trứng (lòng đỏ), thực phẩm và thực vật, yến mạch, nước cốt gà, cà phê, trà hòa tan hòa tan, gia vị thịt, đạm, đậu nành, đạm đậu phộng, dịch thủy phân và kể từ đó trở đi.Đường, siro ngô, tinh bột ngô, glucose.pectin, đường mạch nha, kali axit sorbic và v.v.

◆ Y học: Chiết xuất y học cổ truyền Trung Quốc, thuốc mỡ, men, vitamin, kháng sinh, amylase, lipase, v.v.

◆ Nhựa và nhựa: AB, nhũ tương ABS, nhựa axit uric, nhựa aldehyde phenolic, nhựa urê-formaldehyde, nhựa formaldehyde, polythene, poly-chloroprene, v.v.

◆ Chất tẩy rửa: bột giặt thông thường, bột giặt cao cấp, bột xà phòng, tro soda, chất nhũ hóa, chất làm sáng, axit orthophosphoric, v.v.

◆ Công nghiệp hóa chất: Natri florua (kali), thuốc nhuộm và chất màu kiềm, thuốc nhuộm trung gian, Mn3O4, phân bón phức hợp, axit silicic formic, chất xúc tác, tác nhân axit sulfuric, axit amin, cacbon trắng, v.v.

◆ Gốm: nhôm oxit, vật liệu gạch men, oxit magiê, bột talc, v.v.

◆ Khác: Nhôm hydroxit, canxi clorua, tác nhân axit stearic và chất phun làm mát.Nó được sử dụng rộng rãi trong thuốc nhuộm thực phẩm, sản phẩm trung gian và các ngành công nghiệp khác.

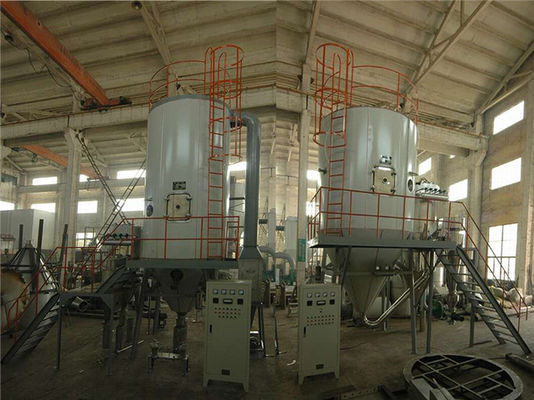

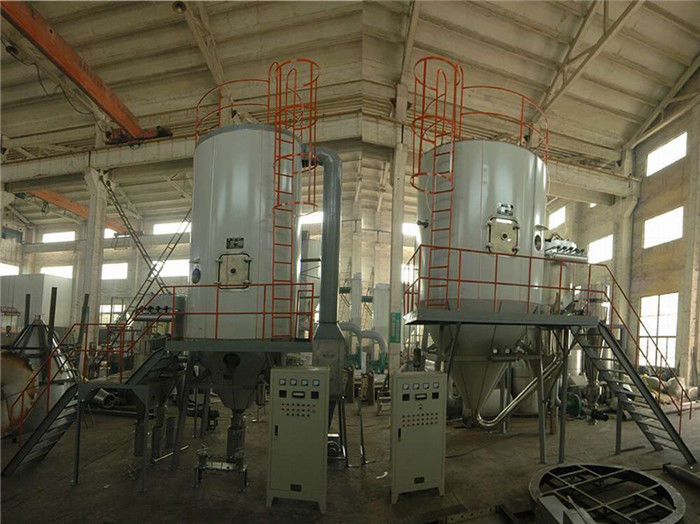

Hình ảnh vật lý máy sấy phun áp lực tại các công trường trong và ngoài nước

Máy sấy phun hạ lưu YPG-2000 (Dự án PAC polyal nhôm clorua Thiểm Tây)

Bản vẽ 3D cho nhà máy sấy phun

Tháp máy sấy phun áp lực đang được xây dựng

Tháp phun áp lực lớn trên công trường nước ngoài

Biểu đồ lưu lượng cho đầu phun Máy sấy phun áp lực loại đồng dòng

Biểu đồ dòng chảy cho máy sấy phun vòi phun áp lực ngược dòng kiểu phun đáy

Giới thiệu hiệu suất máy sấy phun

Máy sấy phun áp lực phương pháp phun đáy, phun trên sử dụng bơm màng để cung cấp vật liệu với lưu lượng 6-5000kg / h, áp suất 2,5-15Mpa và độ chính xác dòng chảy <1%.Nó có thể được trang bị hệ thống thu hồi bột mịn và tái kết dính độ ẩm để đáp ứng yêu cầu của người sử dụng về đường kính hạt của vật liệu.Nó áp dụng nhiều công nghệ mới, chẳng hạn như bộ lọc tự động làm sạch, súng phun chống nghẹt thở, v.v. và độ tin cậy của nó đã được cải thiện hơn nữa.

Lựa chọn tùy chọn:

◆ Loại nhà máy hoàn chỉnh này được sản xuất dựa trên thiết kế tùy chỉnh.Không phải tất cả các tính năng chức năng đều được cung cấp với tất cả các thiết kế.Cấu hình thực tế phải được thực hiện theo hợp đồng hoặc thỏa thuận đã ký.

◆ Đối với các thành phần điện chính, chúng tôi có các lựa chọn của các thương hiệu quốc tế, chẳng hạn như ABB, Siemens hoặc Schneider hoặc các thương hiệu khác.

◆ Đối với vật liệu xây dựng của nhà máy, chúng tôi có thể chọn AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, thép carbon, v.v.

◆ Đối với hệ thống điều khiển, chúng ta có thể chọn các nút, PLC + HMI, v.v. Chúng ta có thể thiết kế hệ thống điều khiển khi cần thiết.

◆ Chúng tôi có thể thiết kế hệ thống chống cháy nổ cho máy sấy phun theo yêu cầu của khách hàng.

◆ Đối với hệ thống phù hợp cho máy sấy phun, chúng tôi có thể cung cấp nó, chẳng hạn như hệ thống cấp liệu, hệ thống vận chuyển khí nén, v.v.

◆ Đối với hệ thống sưởi cho nhà máy rất linh hoạt.chúng tôi có thể cấu hình nó dựa trên các điều kiện trang web của khách hàng, chẳng hạn như hơi nước, điện, lò gas, v.v., tất cả chúng tôi có thể thiết kế để phù hợp với máy sấy phun của chúng tôi.

◆ Nếu không có hệ thống sưởi, nó có thể được sử dụng như một bộ làm mát để tạo ra các hạt với không khí làm mát.

◆ Nhà máy R&D hoàn chỉnh và chuyên nghiệp, dịch vụ thử nghiệm sản phẩm khoa học và hợp lý, nền tảng dịch vụ trao đổi công nghệ sản xuất, nghiên cứu và thăm dò rộng rãi và chuyên sâu:

Công ty XIANDAO có thể cung cấp cho khách hàng các dịch vụ khác nhau về thử nghiệm quy trình và kiểm tra xác nhận trong quy mô phòng thí nghiệm, quy mô thí điểm hoặc thậm chí là các đơn vị thử nghiệm quy mô sản xuất cho một số lượng nhỏ sản phẩm như YPG, LPG, PSD, BYP, PFSD và v.v. nhà máy xác minh tính khả thi của việc ứng dụng kỹ thuật của nhiều loạt sản phẩm, xác định điều kiện quy trình sản xuất tối ưu và cung cấp mẫu để phân tích thị trường.

Chú ý để đặt hàng

1. Tên và đặc tính của chất lỏng: hàm lượng chất rắn (hoặc hàm lượng nước), độ nhớt, sức căng bề mặt và giá trị PH.

2. Mật độ bột khô, hàm lượng nước dư cho phép, kích thước hạt và nhiệt độ tối đa cho phép.

3. Đầu ra: thời gian giao ca hàng ngày.

4. Năng lượng có thể cung cấp: áp suất hơi nước, điện năng, nhiên liệu than, dầu và khí đốt tự nhiên.

5. Yêu cầu kiểm soát: có nên kiểm soát nhiệt độ đầu vào và đầu ra hay không.Yêu cầu thu nhận bột: khi cần sử dụng túi vải lọc và yêu cầu của môi trường khí thải.

6. Các yêu cầu đặc biệt khác.
