Kích thước hạt đồng nhất Thiết bị máy sấy phun ngang HSD

Mô tả sản phẩm

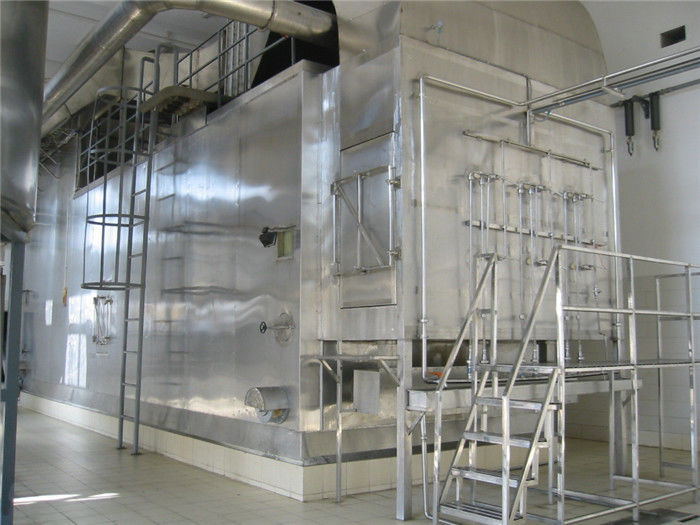

Máy sấy phun ngang dòng HSD

Tom lược

HSD Skhoai tây chiên Hngang Scầu nguyện Dryerkhác với máy sấy phun đứng thông thường.Thân tháp hình chữ nhật nằm trên mặt đất, súng từ bên này nạp vào thân tháp, phóng ra từ bên kia.Vật liệu có thể được phun bằng bơm cao áp và sau đó tiếp xúc hoàn toàn với không khí nóng ở cùng một phía.Khô trong thời gian rất ngắn.Thành phẩm rơi xuống đĩa đáy của tháp do trọng lực, và nguyên liệu trên đĩa được đi qua máy cạp để vào cổng tiếp nhận.
Sau khi sấy, thành phẩm có độ lưu động tốt, lượng dư nhỏ, tải thủ công, ổn định tốt, kích thước hạt đồng đều và năng suất cao.

Được sử dụng rộng rãi trong protein lòng đỏ trứng, tế bào máu, huyết tương, thực phẩm, hóa chất và các ngành công nghiệp khác.

Thông tin chi tiết sản phẩm

Đặc trưng

• Kích thước hạt trung bình hơn, năng suất cao hơn, ít chất thải hơn và ít thất thoát hơn;
• Không có khuỷu tay, loại bỏ hiện tượng tắc nghẽn đường ống;
• Hệ thống có điện trở nhỏ hơn, quạt áp suất thấp hơn có thể được sử dụng với mức tiêu thụ năng lượng thấp hơn;
• Không gian nhỏ gọn.Có thể đặt máy thổi khí, quạt hút và lò sưởi trên đỉnh tháp để giảm diện tích chiếm dụng.Chiều cao thiết bị giảm hơn một nửa so với loại thẳng đứng.

Nguyên tắc làm việc

Sau khi không khí được lọc bởi bộ lọc và được làm nóng bằng máy sưởi, nó sẽ đi vào bộ phân phối khí nóng ở trong

buồng sấy.Qua bộ phân phối khí nóng, khí nóng sẽ đi vào buồng sấy một cách đồng đều.Tại

đồng thời, bơm cấp liệu sẽ đưa vật liệu lỏng đến súng phun áp lực (vòi phun).Vật liệu lỏng

sẽ được phun thành những giọt mịn.Nó làm cho diện tích tiếp xúc của vật liệu lỏng và không khí nóng nhiều

lớn hơn, hơi ẩm bị bay hơi nhanh chóng.Trong thời gian rất ngắn, vật liệu lỏng được sấy khô thành bột.Bột

rơi đáy máy sấy xuống.Hầu hết các sản phẩm được nhận bằng cách truyền máy cạp và máy khoan.

Bột ít mịn hơn sẽ đi theo khí đuôi vào thiết bị hút bụi dạng túi ở cuối quá trình sấy khô

buồng.Bụi và bột được thu gom bằng vít tải.Khí đuôi do quạt hút hết.

Các tính năng của máy này là:

1. Tốc độ làm khô rất nhanh
Diện tích bề mặt của vật liệu tăng lên đáng kể sau khi phun áp lực, và độ ẩm 90 ~ 95% có thể bay hơi ngay lập tức trong không khí có nhiệt độ cao.Thời gian sấy chỉ mất mười giây đến hàng chục giây.
2. không gian nhỏ hơn
So với máy sấy phun dạng đứng, mô hình áp dụng phương pháp cấp vào ngang, chiều cao của thiết bị giảm đáng kể và thiết bị loại bỏ bụi không được thiết kế theo thân máy.Cấu trúc nhỏ gọn và sắp xếp hợp lý.Vì vậy, diện tích giảm đi rất nhiều, việc đầu tư xây dựng nhà xưởng và khả năng chịu tải của thiết bị cũng giảm theo.
3. Sản phẩm chất lượng cao
Cấu trúc của thiết bị đơn giản hơn.Thời gian sấy sản phẩm ngắn và thu được bột thô và mịn của sản phẩm.Nó có thể đáp ứng tất cả các loại chỉ số chất lượng, chẳng hạn như sự phân bố kích thước, hình dạng của sản phẩm, chất lượng của sản phẩm, màu sắc, mùi thơm, mùi vị, hoạt tính sinh học và hàm lượng ướt của sản phẩm.
4. Dễ dàng vận hành và làm sạch.
Mô hình vận hành đơn giản hơn, tự động hóa cao hơn và tỷ lệ hỏng hóc thấp hơn.Việc vệ sinh bên trong thiết bị thuận tiện và không có góc chết.So với máy sấy đứng, máy không có nguy cơ tiềm ẩn khi làm việc trên không từ khâu sản xuất, lắp đặt, vệ sinh đến bảo trì.

Cây cấu hìnhS và mô tả cấu trúc

Các loại hngười ăn
Do người sử dụng sử dụng các nguồn nhiệt khác nhau, thường có năng lượng điện, hơi nước, khí thải tự nhiên, than, dầu, v.v.Việc kiểm soát hình thức của lò sưởi là khác nhau.Nó có thể được lựa chọn theo yêu cầu của sản phẩm và điều kiện của những nơi khác nhau.Để biết thêm chi tiết và hướng dẫn hoạt động của loại này, vui lòng tham khảo sách hướng dẫn.

Các loại máy sưởi thông thường:

1).Máy sưởi điện
2).Bộ trao đổi nhiệt hơi nước
3).Bộ trao đổi nhiệt truyền nhiệt
4) đốt trực tiếp hoặc gián tiếp khí tự nhiên (hoặc các khí khác).
5).Đốt trực tiếp / gián tiếp than
6).Dầu đốt trực tiếp / gián tiếp
7).Khí thải

Hiện tại, máy này sử dụng truyền nhiệt bằng hơi nước, sưởi ấm bằng điện và đốt nóng trực tiếp khí tự nhiên.

2. Bộ lọc khí
Theo các yêu cầu khác nhau, đầu vào không khí của hệ thống thường được trang bị một bộ lọc khí.Dưới đây là các lựa chọn tùy chọn:
1).Bộ lọc không khí thô
2).Bộ lọc không khí hiệu ứng trung bình
3).Bộ lọc không khí hiệu quả
4).Bộ lọc hiệu quả cao
5).Nhiệt độ cao và bộ lọc hiệu quả cao

3. Bộ phân phối khí nóng
Không khí nóng đi vào buồng sấy theo chiều ngang, không khí nóng và các giọt tạo ra sự trao đổi nhiệt và khối lượng.Một mặt, thúc đẩy sự tiếp xúc của khí và chất lỏng và tăng cường quá trình làm khô.Mặt khác, để ngăn tường của vật liệu bán ướt dính vào tường.

4.Các loại fmáy bơm eed
Sau đây là các loại bơm cấp liệu của máy sấy phun áp lực:
1).Máy bơm trục vít
2).Bơm bánh răng
3).Bơm đồng nhất
4).Bơm màng (thiết bị ổn định hỗ trợ)
5).Bơm vòi cao áp
6).Vận chuyển khí nén

Súng phun áp lực/ vòi

Ưu điểm chính:
1) Cấu trúc đơn giản và chi phí thấp
2) Bảo trì dễ dàng và lắp ráp thuận tiện
3) So với dòng không khí và kiểu ly tâm, công suất nguyên tử hóa tương đối thấp hơn.

Nhược điểm chính của súng phun áp lực/ vòi Chúng tôi:
1) Một máy bơm cao áp cần phải phù hợp.
2) Bởi vì lỗ phun nhỏ, nó phải được lọc hiệu quả để tránh bị tắc nghẽn.
3) Tấm phun dễ bị mòn, đối với vật liệu có độ mòn lớn hơn, tấm phun nên được làm bằng vật liệu chịu mài mòn.
4) Vật liệu có độ nhớt cao không dễ bị nguyên tử hóa.

6. Buồng sấy
Buồng sấy có cấu tạo gồm vỏ, khung, bên trong thân thùng và lớp cách nhiệt.Có khung giữa thân thùng ngoài và thùng bên trong được lót bông cách nhiệt 100mm.Việc thiết kế kích thước buồng sấy hợp lý vừa đáp ứng được công suất sấy vừa giảm độ nhớt của tháp nhiều nhất có thể.Khí nóng đầu vào và đầu ra của phòng sấy tương ứng được trang bị nhiệt độ đo điện trở nhiệt, và bộ chỉ thị nhiệt độ được lắp trên tủ vận hành bằng điện.Để quan sát tình trạng phun, phòng sấy được trang bị đèn chiếu sáng và cửa sổ quan sát.Để thuận tiện cho việc vệ sinh, phòng phơi có cửa lau.

7. Máy tách chất rắn không khí
Theo yêu cầu của đặc tính sản phẩm và các yêu cầu về môi trường của các vật liệu khác nhau, máy sấy được trang bị các bộ tách khí-rắn sau.
1).Máy tách lốc xoáy
2).Bộ phân tách khuếch tán
3).Túi lọc / nhà lọc / máy hút bụi
4).Máy chà sàn ướt / hoặc Máy hút bụi ướt
5).Buồng lắng
6).Lọc bụi tĩnh điện

Ghi chú:

Máy chà sàn ướt / hút bụi được chia thành máy chà sàn ướt Venturi và máy hút bụi ướt phun.Máy hút bụi dạng túi có một số lựa chọn, chẳng hạn như loại túi thông thường, túi vải nhiều lớp, túi vải chịu nhiệt độ cao, túi vải chống tĩnh điện, v.v.
Hiện nay, thiết bị tách phổ biến là máy lọc túi.

8. Máy thu hồi nhiệt thải
Từ khí đuôi, nhiệt thải được tái chế và tái sử dụng.Khí đuôi (nhiệt độ 80-120) sẽ được làm nóng đến 40-70 C thông qua hai quá trình trao đổi nhiệt gián tiếp của thiết bị, điều này có thể làm giảm đáng kể năng lượng tiêu thụ của máy sấy và giảm chi phí vận hành khoảng 10-20%.

9. Quạt ly tâm và bộ điều chỉnh không khí
Quạt ly tâm được lựa chọn theo công suất của máy.Khối lượng không khí của quạt có thể được điều chỉnh theo áp suất của tháp và nhiệt độ đầu vào và đầu ra.Hình thức điều chỉnh có thể là thủ công và tự động, và thiết bị truyền động điện có thể được hoàn thành tự động bằng cách tăng thiết bị điện.

10. Điều khiển tủ điện
Dưới đây là một số loại điều khiển của máy sấy phun.Bạn có thể chọn nó theo yêu cầu sản phẩm và độ chính xác kiểm soát.
1).Kiểm soát thông thường
2).Điều khiển PLC (điều khiển màn hình cảm ứng)
3).Điều khiển DCS (điều khiển máy tính)

Hoạt động của toàn bộ máy được điều khiển bởi tủ điều khiển điện tử.

Các điểm kiểm soát chính là
1).Quạt gió
2).Máy thổi khí
3).Lò sưởi hoặc đầu đốt điện
4).Bơm cấp liệu, v.v.

Lưu đồ cho máy sấy phun ngang dòng HSD

Các thông số điều chỉnh chính là
1).Nhiệt độ đầu vào không khí
2).Nhiệt độ thoát khí
3).Áp suất trong nhà
Có thể đặt lồng vào nhau theo cấu hình và yêu cầu, chẳng hạn như lồng vào nhau của đầu đốt và quạt.

Lưu ý: Lượng nước bay hơi liên quan đến đặc tính của vật liệu, hàm lượng chất rắn và nhiệt độ của luồng khí nóng vào và ra.
