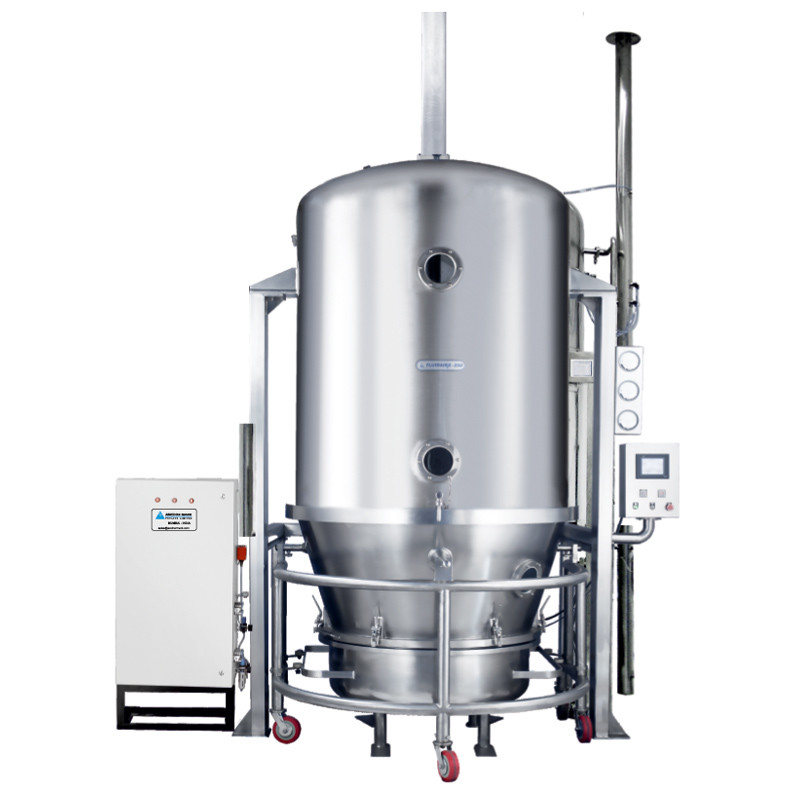

Máy sấy tầng sôi ngang 1,5m3 / phút, Máy sấy tầng sôi liên tục SUS304
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XIANDAO |
| Chứng nhận: | CE / UL / SGS / EAC / CR – TU |
| Số mô hình: | FG |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 BỘ |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 8 ~ 18 TUẦN |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| tên sản phẩm: | Máy sấy tầng sôi dòng FG | Vật chất: | SUS316 / SUS304 / THÉP CACBON, ETC |
|---|---|---|---|
| Nguồn sưởi ấm: | Hơi nước / Điện / Khí thiên nhiên / V.v. | Dung tích: | Tùy chỉnh |
| Điều khiển: | HMI & NÚT | Động cơ: | ABB SEW |
| Lượng khí nén: | 0,3-1,5m3/phút | chiều cao của máy chính: | 2100-6200mm |
| Điểm nổi bật: | Máy sấy tầng sôi ngang HMI,Máy sấy tầng sôi ngang SUS304,Máy sấy tầng sôi liên tục SUS304 |
||
Mô tả sản phẩm
FG(Máy sấy tầng sôi)( Máy sấy FBD )/Máy sấy giường chất lỏng dược phẩm dọc(Sấy tầng sôi Cỗ máy)
Mô tả chung
Sấy tầng sôi có thể được sử dụng trong toàn bộ ngành công nghiệp chế biến bột.Trong ngành công nghiệp dược phẩm, phương pháp cải tiến này đã thay thế phương pháp sấy khay tốn nhiều thời gian từ lâu: Quá trình sấy với thiết bị sấy tầng sôi giúp giảm thời gian sấy trong tủ sấy khoảng 20 lần.Ngoài ra, sấy tầng sôi cung cấp các điều kiện sấy đồng đều và được kiểm soát so với sấy không đều trong khay.
Thông tin chi tiết sản phẩm:
| Vật chất: | THÉP SUS316/SUS304/ CARBON, V.v. | Nguồn sưởi ấm: | Hơi nước / Điện / Khí đốt tự nhiên, v.v. |
| Tài liệu: | BÉO/ IQ / OQ / PQ | Dung tích: | tùy chỉnh |
| Điều khiển: | HMI & NÚT | động cơ: | MAY ABB |
Các thông số kỹ thuật
| thông số kỹ thuật | thùng chứa nguyên liệu |
năng lực sản xuất kg/mẻ |
tiêu thụ của hơi nước |
số lượng khí nén |
sức mạnh của quạt |
chiều cao của máy chính | ||
| mờ (mm) | khối lượng (L) | tối thiểu | tối đa. | Kg/mẻ | m3/phút | kw | mm | |
| 3 | 300 | 12 | 1,5 | 4 | 12 | 0,3 | 2.2 | 2100 |
| 5 | 400 | 22 | 4 | 6 | 23 | 0,3 | 4 | 2300 |
| 30 | 700 | 100 | 15 | 36 | 70 | 0,3 | 5,5 | 2500 |
| 60 | 1000 | 220 | 30 | 72 | 140 | 0,6 | 11 | 3000 |
| 120 | 1200 | 420 | 80 | 140 | 211 | 0,6 | 18,5 | 3300 |
| 200 | 1400 | 670 | 100 | 240 | 282 | 0,9 | 22 | 3800 |
| 300 | 1600 | 1000 | 150 | 360 | 366 | 0,9 | 30 | 4000 |
| 500 | 1800 | 1500 | 250 | 600 | 465 | 0,9 | 45 | 4800 |
| 1000 | 2200 | 2500 | 500 | 1100 | 800 | 1,5 | 75 | 6200 |
Ghi chú:
Nhiệt độ: Có thể điều chỉnh từ môi trường xung quanh đến 120℃;
Tỷ lệ thu gom: >99%
Thời gian hoạt động: 15 ~ 30 phút (tùy thuộc vào vật liệu)
Hàm lượng sản phẩm cuối cùng: ~ 0,2%
Tiếng ồn: ≤75dB
Nguyên tắc:
Không khí trong lành được lọc bởi hai hoặc ba bộ lọc rồi đi vào hệ thống sưởi ấm để sưởi ấm.Sau khi được làm nóng, không khí nóng đi vào buồng sấy và thổi vật liệu trong bát của FBD và đưa vật liệu vào điều kiện hóa lỏng.Trong giai đoạn này, vật liệu được sấy khô.Khi khách hàng sử dụng máy, họ có thể thiết lập quy trình và tham số theo yêu cầu của quy trình, sau đó khởi động máy.
Máy sấy tầng chất lỏng FG-B và máy sấy tầng chất lỏng chống sốc FBG 2 bar được sử dụng phổ biến để sấy khô bột và hạt trong ngành dược phẩm, thực phẩm, thức ăn chăn nuôi, hóa chất.Tầng sôi là một tầng chứa các hạt rắn với một luồng không khí đi lên qua các hạt với tốc độ đủ lớn để khiến chúng chuyển động.Khi không khí di chuyển qua lớp hạt, các hạt hoạt động giống như nước đun sôi.Chuyển động tích cực tạo ra khả năng trộn được cải thiện và tạo ra đặc tính đẳng nhiệt.Trong tầng sôi sủi bọt, không tồn tại gradient nhiệt độ trong khối lượng của các hạt tầng sôi.Vì nhiệt độ và thể tích không khí có thể được điều chỉnh chính xác nên quá trình này đạt được khả năng truyền nhiệt nhanh, làm cho nó rất hiệu quả nhưng vẫn nhẹ nhàng với sản phẩm.
Cơ cấu nhà máy:
1. AHU ĐẦU VÀO
AHU đầu vào bao gồm Bộ lọc chính (G4), Bộ lọc sau (F8), Bộ lọc hiệu suất cao (H13) và bộ gia nhiệt với khả năng kiểm soát nhiệt độ chính xác.Lưu lượng khí vào, tốc độ và áp suất có thể thay đổi và kiểm soát được.Đối với lò sưởi, nó có thể là bộ tản nhiệt hơi nước, lò sưởi điện, lò gas, v.v.
2. CẤU TRÚC CƠ THỂ CHÍNH
Cấu trúc thân chính bao gồm bát dưới cùng, bát sản phẩm di động với xe đẩy, buồng tầng sôi, buồng giãn nở/vỏ bộ lọc.Bát dưới cùng, thùng chứa sản phẩm và buồng hóa lỏng là miếng đệm silicon bơm hơi được làm kín bằng cảm biến kiểm tra khí nén để đảm bảo độ kín đáng tin cậy.
3. LỌC SẢN PHẨM
Bộ lọc túi có cấu trúc kép gồm hai mảnh (trong trường hợp có yêu cầu, bộ lọc bằng thép không gỉ có sẵn) là miếng đệm silicon bơm hơi được bịt kín giữa các bề mặt bên trong buồng giãn nở bằng cảm biến kiểm tra khí nén để đảm bảo độ kín đáng tin cậy.Cảm biến bụi được gắn trên đường ống xả và được khóa liên động từ hệ thống điều khiển để đảm bảo an toàn cho sản phẩm trong quá trình gia công.
4. AHU XẢ
Bộ lọc thu bụi khí thải được thiết kế thân thiện với môi trường.
Tính năng :
Cấu trúc của tầng sôi là hình tròn để tránh góc chết.Bên trong phễu có thiết bị khuấy nhằm tránh hiện tượng kết tụ nguyên liệu tạo thành kênh dẫn dòng.Các hạt được thải ra thông qua phương pháp lật lại.Nó rất thuận tiện và đầy đủ.Hệ thống xả có thể được thiết kế theo yêu cầu.
Nó được vận hành ở điều kiện áp suất âm và bịt kín.Không khí được lọc.Vì vậy, nó là đơn giản trong hoạt động và thuận tiện cho việc làm sạch.Nó là một thiết bị lý tưởng phù hợp với các yêu cầu của GMP.
Đối với các biến thể của quá trình tạo hạt phun, kết tụ phun hoặc phủ phun, cần lưu ý rằng không chỉ độ ẩm cần phải bay hơi cho đến khi đạt đến giá trị còn lại xác định, mà quá trình sấy cũng diễn ra trong toàn bộ quá trình phun.Nhiệt độ không khí đầu vào quá cao có thể dẫn đến thiếu cầu lỏng, cấu trúc hạt không ổn định hoặc màng nhìn không đồng nhất.
Giường chất lỏng để đạt được sự truyền nhiệt nhanh của môi trường.
Các ứng dụng:
Máy chủ yếu được sử dụng để sấy bột hoặc hạt từ dược phẩm, thực phẩm, hóa chất và một số ngành công nghiệp khác.
Các mặt hàng tùy chọn:
1. NỔ BỘT 2Bar & 10Bar
Thiết kế chống cháy nổ bột 2bar và 10bar có thể lựa chọn để đảm bảo an toàn cho người vận hành, thiết bị và môi trường với thiết bị nối đất đáng tin cậy.
2. Sạc sản phẩm bằng máy nâng
Sạc sản phẩm bằng máy chuyển chân không 3. Cấu trúc xuyên tường cho máy theo yêu cầu
Biểu đồ luồng tiến trình
Tầng sôi khôơĐối với dược phẩm
