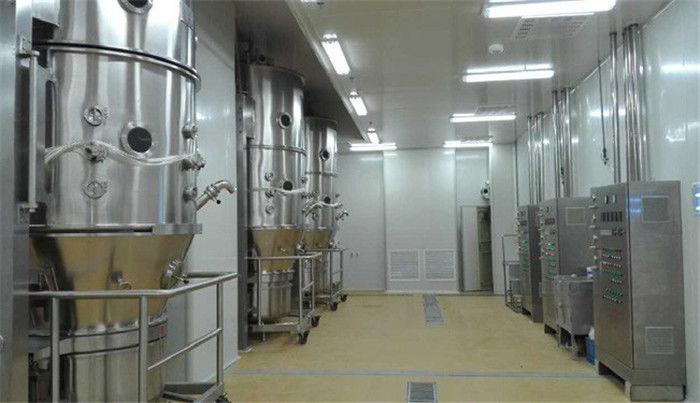

Máy sấy tầng chất lỏng FG

FG (Máy sấy tầng sôi) (Máy sấy FBD) / Máy sấy khô chất lỏng dược phẩm dọc ( Sấy khô tầng sôi Máy móc )

Mô tả chung

Sấy tầng sôi có thể được sử dụng trong toàn bộ ngành công nghiệp chế biến bột.Trong ngành công nghiệp dược phẩm, phương pháp cải tiến này đã thay thế phương pháp sấy khay tốn thời gian từ lâu: Quy trình sấy bằng phương pháp sấy tầng sôi làm giảm thời gian sấy trong tủ sấy xuống khoảng 20 lần.Ngoài ra, sấy tầng sôi cung cấp các điều kiện sấy được kiểm soát và đồng nhất so với sấy không đều trong các khay.

Thông tin chi tiết sản phẩm:

Các thông số kỹ thuật

Ghi chú:

Nhiệt độ: Có thể điều chỉnh từ môi trường xung quanh đến 120 ℃;

Tỷ lệ thu thập:> 99%

Thời gian hoạt động: 15 ~ 30 phút (phụ thuộc vào vật liệu)

Hàm lượng của sản phẩm cuối cùng: ~ 0,2%

Tiếng ồn: ≤75dB

Nguyên tắc:

Không khí trong lành được lọc bởi hai hoặc ba bộ lọc và sau đó đi vào hệ thống sưởi để sưởi ấm.Sau khi được làm nóng, không khí nóng đi vào buồng sấy và thổi bay vật liệu trong bát FBD và đưa vật liệu vào điều kiện sôi.Trong giai đoạn này, vật liệu được làm khô.Khi khách hàng sử dụng máy có thể cài đặt quy trình và các thông số theo yêu cầu quy trình, sau đó khởi động máy.

Máy sấy tầng chất lỏng FG-B và máy sấy tầng chất lỏng FBG 2 bar được sử dụng phổ biến để sấy bột và hạt trong ngành dược phẩm, thực phẩm, thức ăn chăn nuôi, hóa chất.Tầng sôi là một tầng chứa các hạt rắn với luồng không khí đi lên qua các hạt với tốc độ đủ lớn để đưa chúng chuyển động.Khi không khí di chuyển qua lớp hạt, các hạt hoạt động như nước đun sôi.Chuyển động tích cực tạo ra khả năng trộn được cải thiện và tạo ra đặc tính đẳng nhiệt.Trong tầng sôi sủi bọt, không tồn tại gradient nhiệt độ nào trong khối lượng của các hạt tầng sôi.Bởi vì nhiệt độ và thể tích của không khí có thể được điều chỉnh chính xác, quá trình truyền nhiệt nhanh chóng, làm cho sản phẩm rất hiệu quả nhưng vẫn nhẹ nhàng.

Cấu trúc của nhà máy:

1. INLET AHU

AHU đầu vào bao gồm bộ lọc chính (G4), bộ lọc sau (F8), bộ lọc hiệu quả cao (H13) và bộ gia nhiệt với khả năng kiểm soát nhiệt độ chính xác.Lưu lượng khí vào, tốc độ và áp suất có thể thay đổi và điều khiển được.Đối với lò sưởi, nó có thể là tản nhiệt hơi nước, lò sưởi điện, lò gas, v.v.

2. CẤU TRÚC CƠ THỂ CHÍNH

Cấu tạo phần thân chính gồm bát đáy, bát sản phẩm di chuyển được bằng xe đẩy, buồng tầng sôi, buồng giãn nở / vỏ lọc.Đáy bát, thùng chứa sản phẩm và khoang tầng sôi được niêm phong bằng gioăng silicon bơm hơi với cảm biến kiểm tra khí nén để đảm bảo niêm phong đáng tin cậy.

3. BỘ LỌC SẢN PHẨM

Bộ lọc túi có cấu trúc kép trong hai mảnh (trong trường hợp yêu cầu, bộ lọc bằng thép không gỉ có sẵn) là miếng đệm silicon bơm hơi được niêm phong giữa các bề mặt bên trong buồng giãn nở với cảm biến kiểm tra khí nén để đảm bảo niêm phong đáng tin cậy.Một cảm biến bụi được gắn trên đường ống xả và được khóa liên kết từ hệ thống điều khiển để đảm bảo an toàn cho sản phẩm trong quá trình chế biến.

4. XẢ AHU

Bộ lọc hút bụi khí thải được thiết kế thân thiện với môi trường.

Đặc tính :

Cấu trúc của tầng sôi có dạng tròn để tránh góc chết.Bên trong phễu có một thiết bị khuấy để tránh kết tụ nguyên liệu và hình thành kênh dòng chảy.Hạt được thải ra ngoài qua phương pháp đảo trộn.Nó rất tiện lợi và đầy đủ.Hệ thống xả có thể được thiết kế theo yêu cầu.

Nó được vận hành ở điều kiện áp suất âm và niêm phong.Không khí được lọc.Do đó nó rất đơn giản trong vận hành và thuận tiện cho việc vệ sinh.Đây là một thiết bị lý tưởng phù hợp với các yêu cầu của GMP.

Đối với các biến thể quy trình phun tạo hạt, phun kết tụ hoặc phun phủ, cần lưu ý rằng không chỉ độ ẩm cần bay hơi cho đến khi đạt đến giá trị dư xác định, mà quá trình làm khô cũng diễn ra trong toàn bộ quá trình phun.Nhiệt độ không khí đầu vào quá cao có thể dẫn đến không đủ cầu nối lỏng, cấu trúc hạt không ổn định hoặc màng trông không đồng nhất.

Tầng sôi để đạt được sự truyền nhiệt nhanh của môi chất.

Các ứng dụng:

Máy được sử dụng chủ yếu để sấy khô bột hoặc hạt từ dược phẩm, thực phẩm, hóa chất và một số ngành công nghiệp khác.

Các mặt hàng tùy chọn:

1. KHAI THÁC BỘT 2Bar & 10Bar

Có thể lựa chọn thiết kế chống cháy nổ bột 2bar và 10bar để đảm bảo an toàn cho người vận hành, thiết bị và môi trường với thiết bị nối đất đáng tin cậy.

2. Sạc sản phẩm bằng máy nâng

Sạc sản phẩm bằng máy chuyển chân không 3. Cấu trúc tường xuyên cho máy theo yêu cầu

Biểu đồ luồng tiến trình

Khô tầng sôiờ Đối với dược phẩm
