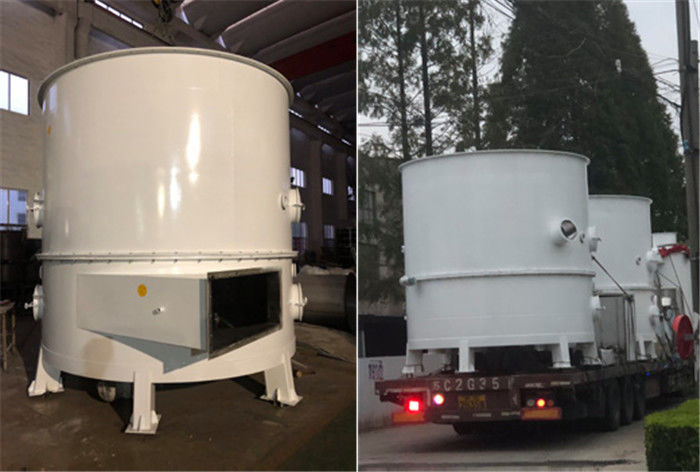

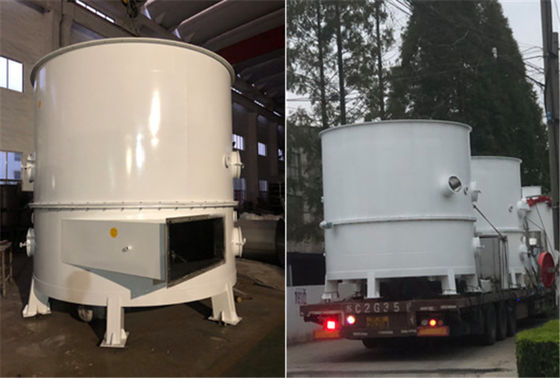

Diện tích sử dụng nhỏ Máy sấy tấm liên tục 3.3m2 PLG

Mô tả sản phẩm

Máy sấy tấm liên tục dòng PLG

Thông số kỹ thuật

Thông tin chi tiết sản phẩm:

Chi tiết nhanh

Máy sấy tấm liên tục dòng PLG là loại thiết bị sấy liên tục kiểu dẫn điện với hiệu suất cao, cấu trúc và nguyên lý hoạt động độc đáo của nó mang lại lợi thế về hiệu suất nhiệt cao, năng lượng thấp, diện tích chiếm dụng nhỏ hơn, cũng như điều kiện hoạt động tốt nên được sử dụng rộng rãi trong quá trình sấy hóa chất, dược phẩm, hóa chất nông nghiệp, thực phẩm, vv và có danh tiếng tốt trong các ngành công nghiệp khác nhau.Có ba loại, áp suất thường, chu trình khép kín và loại chân không, bốn thông số kỹ thuật 1200, 1500, 2200 và 3000. Với ba loại của cấu kiện, A (thép cacbon), B (thép không gỉ cho các bộ phận tiếp xúc) và C (trên cơ sở B, thêm thép không gỉ cho ống dẫn hơi, trục chính và giá đỡ, thân và nắp trên). 4-180m², Hiện nay có hàng trăm chế độ, với nhiều loại thiết bị phụ trợ khác nhau để đáp ứng yêu cầu của các sản phẩm khác nhau.

Sự miêu tả

Mô tả máy sấy tấm liên tục dòng PLG Máy sấy tấm là một loại thiết bị sấy liên tục và dẫn điện hiệu quả cao.Cấu trúc độc đáo và nguyên tắc hoạt động của nó xác định rằng nó có lợi thế về hiệu suất nhiệt cao, tiêu thụ năng lượng thấp, chiếm diện tích nhỏ, cấu hình đơn giản, dễ vận hành và điều khiển cũng như môi trường hoạt động thân thiện, v.v. Nó có thể được sử dụng rộng rãi trong quá trình sấy khô trong các lĩnh vực công nghiệp hóa chất, công nghiệp dược phẩm, dược phẩm, hóa chất nông nghiệp, thực phẩm, thức ăn gia súc, chế biến nông sản và các sản phẩm phụ ... và được các ngành khác nhau đón nhận trong thực tế sử dụng.Bây giờ có ba loại lớn: áp suất bình thường, phong cách kín và chân không;bốn kích thước 1200, 1500, 2200 và 3000 và ba loại vật liệu, cụ thể là A (thép cacbon), B (thép không gỉ được sử dụng cho tất cả các bộ phận tiếp xúc với vật liệu) và C (trên cơ sở B để thêm vật liệu thép không gỉ cho ống dẫn hơi, trục người và giá đỡ, và các tấm lót bằng thép không gỉ cho thân xi lanh và nắp trên).Với diện tích xưởng sấy từ 4 đến 180m2, hiện nay chúng tôi có sẵn hàng trăm mẫu mã sản phẩm cùng loại và các loại thiết bị phụ trợ đáp ứng nhu cầu sấy nguyên liệu cho khách hàng.

Làm việc pđệ tửS

Vật liệu ẩm được đưa đến đĩa sấy lớp thứ nhất liên tục bằng máng nạp, cánh tay bừa với đĩa bừa thực hiện chuyển động quay, do đó các đĩa bừa đảo vật liệu liên tục.Vật liệu chuyển động dọc theo đường xoắn ốc hàm mũ trên bề mặt đĩa.Vật liệu trên đĩa sấy nhỏ di chuyển ra lề ngoài và giảm xuống lề ngoài của đĩa sấy lớn.Trên đĩa sấy lớn, vật liệu di chuyển vào bên trong và thả xuống từ lỗ thả trung tâm đến đĩa sấy nhỏ ở lớp tiếp theo.Các mảng tấm sấy lớn và nhỏ xen kẽ nhau, do đó vật liệu có thể chảy qua toàn bộ máy sấy.Đĩa sấy trống và môi chất gia nhiệt được đưa vào.Môi chất sấy có thể là hơi nước bão hòa, nước nóng hoặc dầu nhiệt.Môi chất sấy được đưa vào từ một phía và đầu ra từ phía khác.Vật liệu sấy khô rơi xuống đáy từ lớp cuối cùng của đĩa sấy, và được di chuyển bằng bừa đến cửa xả.
Hơi ẩm thoát ra khỏi vật liệu và thoát ra khỏi cổng hút ẩm ở nắp trên.Độ ẩm của máy sấy tấm loại chân không được thoát ra ngoài nhờ bơm chân không nằm trên nắp trên.Vật liệu. Xả có thể được đóng gói trực tiếp.Chúng tôi có thể cải thiện Từ dưới cùng của vật liệu khô có thể được trực tiếp để đóng gói.Chúng tôi có thể nâng cao năng suất sấy thông qua việc trang bị bộ gia nhiệt dạng vây, bình ngưng thu hồi dung môi, bộ lọc túi, thiết bị trộn nguyên liệu đã sấy khô trở lại, quạt hút gió và các thiết bị phụ trợ khác.Có thể dễ dàng thu hồi dung môi trong các vật liệu nhão và nhạy nhiệt đó, đồng thời có thể thực hiện phản ứng nhiệt phân và phản ứng.

Quy định độ dày của vật liệu, tốc độ quay của trục chính, số lượng cánh tay của bừa, kiểu dáng và kích thước của bừa để đạt được quá trình sấy tốt nhất.

Sơ đồ

Đặc trưng hiệu suất:

(1) Điều khiển dễ dàng, ứng dụng rộng rãi
1. Quy định độ dày của vật liệu, tốc độ quay của trục chính, số lượng cánh tay của bừa, kiểu dáng và kích thước của bừa để đạt được quá trình sấy tốt nhất.
2. Mỗi lớp tấm sấy có thể được nạp riêng với môi trường nóng hoặc lạnh để làm nóng hoặc lạnh vật liệu và giúp kiểm soát nhiệt độ chính xác và dễ dàng
3. Thời gian dừng của vật liệu có thể được điều chỉnh chính xác.
4. Một hướng chảy của nguyên liệu mà không cần chảy và trộn trở lại, làm khô đồng đều và chất lượng ổn định, không cần trộn lại.

(2) Hoạt động dễ dàng và đơn giản
1. Khởi động dừng máy sấy khá đơn giản
2. Sau khi ngừng cấp liệu, chúng có thể dễ dàng xả ra khỏi máy sấy bằng bừa.
3. Có thể tiến hành vệ sinh và quan sát cẩn thận bên trong thiết bị thông qua cửa sổ quan sát quy mô lớn.

(3) Tiêu thụ năng lượng thấp
1. Lớp vật liệu mỏng, tốc độ trục chính thấp, công suất nhỏ và năng lượng cần thiết cho hệ thống vận chuyển vật liệu.
2. Làm khô bằng cách dẫn nhiệt nên có hiệu suất làm nóng cao và tiêu thụ năng lượng thấp.

(4) Môi trường hoạt động tốt, có thể thu hồi dung môi và xả bột đáp ứng các yêu cầu về khí thải.
1. Loại áp suất bình thường: do tốc độ dòng khí bên trong thiết bị thấp và độ ẩm cao ở phần trên và thấp ở phần dưới, bột bụi không thể nổi lên thiết bị, do đó hầu như không có bột bụi trong khí thải ra từ cổng xả ẩm ở phía trên.
2. Loại kín: được trang bị thiết bị thu hồi dung môi có thể thu hồi dung môi hữu cơ dễ dàng từ khí mang ẩm.Thiết bị thu hồi dung môi có cấu trúc đơn giản và tốc độ thu hồi cao, và nitơ có thể được sử dụng làm khí mang ẩm trong tuần hoàn kín cho các đối tượng cháy, nổ và ôxy hóa, và các vật liệu độc để vận hành an toàn.Đặc biệt thích hợp để sấy các vật liệu dễ cháy, nổ và độc.
3. Loại chân không: nếu máy sấy tấm hoạt động ở trạng thái chân không, nó đặc biệt thích hợp để sấy các vật liệu nhạy cảm với nhiệt.

(5) Dễ dàng lắp đặt và chiếm diện tích nhỏ.
1. Vì máy sấy được giao nguyên chiếc nên việc lắp đặt và sửa chữa tại chỗ khá dễ dàng chỉ bằng cách nâng hạ.
2. Là các tấm phơi được sắp xếp theo từng lớp và lắp đặt theo chiều dọc nên chiếm diện tích nhỏ mặc dù diện tích phơi lớn.

Trường ứng dụng chính của đĩa / khay máy sấy khô

Sấy khô và nhiệt phân, làm mát và thăng hoa

1. Sản phẩm hóa chất hữu cơ

Nhựa PVC, nhựa polytetrafluoroethylen, axit allomaleic, anthraquinone, nitroanthraquinone, p-amino phenol, melamine, axit cyanuric, axit amin benzen sulfonic, chất chống oxy hóa 168, naphthol as, muối axit stearic, anilin, p-nitroaniline, dipentaerythritol, clo hóa parafin, a axit canxi, ba etylen điamin, natri benzen sunfua, axit phthalic, natri axit sulfonic đimetyl este, thiourea, dung dịch dầu thuốc nhuộm đen anilin, thuốc nhuộm đen axit và các nguyên liệu và sản phẩm trung gian hóa học hữu cơ khác.

2.Tôi khôngsản phẩm hóa chất hữu cơ
Canxi cacbonat nhẹ, canxi cacbonat hoạt động, canxi cacbonat siêu mịn cấp nano, magie cacbonat, nhôm hydroxit, vôi đen, stronti cacbonat, bari cacbonat, kali cacbonat, lithopone, bột bảo hiểm, bari sulfat, kali sulfat, xúc tác hình cầu vi cầu, magie hydroxit, đồng sunfat, niken sunfat, niken sunfat, axit amin niken, natri molypdat, natri clorua, criolit, ôxít sắt đỏ, lithium hydroxit, niken hydroxit, hydro zirconi oxit, canxi photphat, lưu huỳnh, v.v.

3. Thuốc và món ăn
Ampicillin penicilin, Deng Yan, phenylglycine tăng kích thích tố và các chất trung gian, cefotaxime, cefotaxime triazine, analgin, cimetidine, vitamin B12, vitamin C, muối sử dụng thuốc và hydroxit nhôm dược phẩm, magie silicat một phần dược phẩm, caffeine, trà, chiết xuất hoa, Ginkgo biloba, sô cô la nguyên liệu bột, tinh bột, mầm ngô và dược phẩm trung gian.

4. Cho ăn và phân bón

Kali cacbonat, phân kali, thức ăn đạm, aureomycin thức ăn, sợi nấm, cám lúa mì, lees, thức ăn, hạt giống, thuốc diệt cỏ, xenluloza, canxi hydro photphat làm thức ăn chăn nuôi.

Đặc điểm của công nghệ:
1. tấm làm khô
(1).Áp suất thiết kế: chung là 0,4MPa, Max.có thể đạt 1,6 Mpa.
(2).Áp lực công việc: nói chung là nhỏ hơn 0,4Mpa, và Max.có thể đạt 1,6 Mpa.
(3).Phương tiện gia nhiệt: hơi nước, nước nóng, dầu.Khi nhiệt độ của các tấm sấy là 100 ℃, có thể sử dụng nước nóng;khi 100 ℃ ~ 150 ℃, nó sẽ là hơi nước bão hòa ≤ 0,4Mpa hoặc hơi-khí, và khi 150 ℃ ~ 320 ℃, nó sẽ là dầu.
2. Hệ thống truyền vật liệu
(1).Vòng quay trục chính: 1 ~ 10 vòng / phút, điều chỉnh tốc độ điện từ hoặc tần số vô cấp.
(2).Cánh tay bừa: Có 2 đến 8 cánh tay đòn được cố định trên trục chính trên mỗi lớp.
(3).Lưỡi bừa: Được ghép vào các cánh bừa, nổi cùng với bề mặt đĩa để giữ tiếp xúc.Có nhiều loại khác nhau.
(4).Con lăn: đối với các sản phẩm dễ kết tụ hoặc có yêu cầu mài, quá trình truyền nhiệt và làm khô có thể được tăng cường bằng cách đặt (các) con lăn ở (các) vị trí thích hợp.
3. Vỏ
Ba loại cho tùy chọn: áp suất thường, kín và chân không
(1).Áp suất thường: Vỏ hình trụ hoặc loại tám lăng trụ, có cấu tạo toàn thân và chia cắt.Các đường ống chính của đầu vào và đầu ra của môi trường gia nhiệt có thể nằm bên trong vỏ hoặc bên ngoài vỏ.
(2).Kín: Vỏ hình trụ, có thể chịu áp suất bên trong là 5KPa, các ống dẫn chính của đầu vào và đầu ra của phương tiện sưởi có thể ở bên trong vỏ hoặc bên ngoài.
(3).Chân không: Vỏ hình trụ, có thể chịu áp suất bên ngoài -0.096MPa.Các ống dẫn chính của đầu vào và đầu ra nằm bên trong vỏ.
4. Máy sưởi không khí:
Thường được sử dụng với ứng dụng của quạt gió, trong trường hợp không khí ẩm ướt đi vào, để tăng hiệu quả làm khô.

Thông số kỹ thuật
