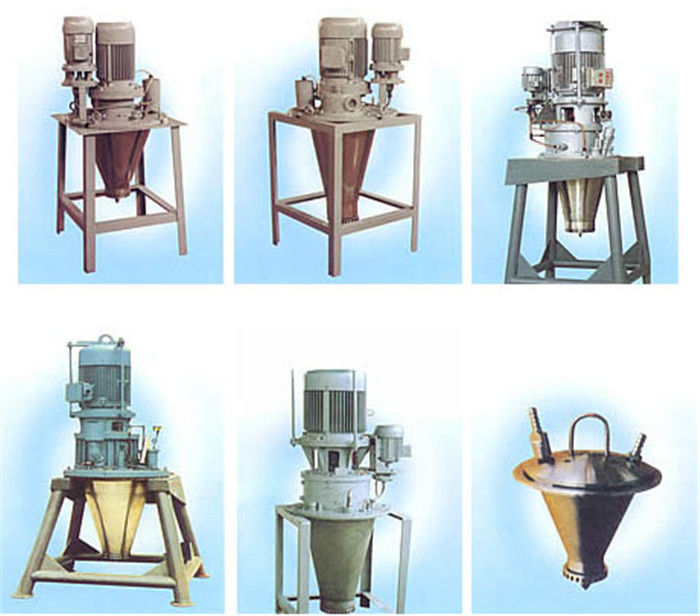

Không bị tắc nghẽn Máy nguyên tử quay SGS tốc độ cao

Mô tả sản phẩm

Thông tin chi tiết sản phẩm

Mô tả của ba các loại nguyên tử hóa:

1. Bộ phun quay: Chức năng của nó là tăng diện tích bề mặt riêng của thức ăn và nhanh chóng làm bay hơi nước.Bùn phải có độ lưu động nhất định và đối tượng nguyên tử hóa là bùn, chất lỏng cao dán, hỗn dịch hoặc dung dịch.

2. Vòi phun áp lực (bơm màng hoặc bơm cao áp trực tiếp tạo áp suất cho bùn lỏng, sau đó phân tán và nguyên tử hóa chất lỏng vật liệu thông qua vòi phun áp lực, và phun các giọt sương phân tán vào chất lỏng không khí nóng với sự trợ giúp của áp suất. Làm khô là được thực hiện ở giữa. Vì khẩu độ vòi phun nhỏ, áp suất được giải phóng ngay lập tức sau khi dòng áp suất cao đi qua, do đó bùn thu được quá trình xử lý nguyên tử hóa phân tán và sự trao đổi nhiệt khối lượng nhanh xảy ra khi tiếp xúc với không khí nóng).

3. Bộ phun đầu phun: Nó sử dụng động năng được lưu trữ bởi không khí nén để giải phóng ngay lập tức tại lỗ nguyên liệu, do đó dòng nguyên liệu được tác động tốt và phân tán và cắt, và nguồn cấp dữ liệu được phun ra, và các giọt sương nhỏ tiếp xúc hoàn toàn với cao nhiệt độ không khí trong tháp để tạo ra quá trình trao đổi nhiệt khối, và cuối cùng thu được sản phẩm bột khô.

Giới thiệu tóm tắt về cấu hình của một bộ phun quay

Các Rotary Atomizer là bộ phận quan trọng của máy sấy phun ly tâm, và tổ chức mô-đun của nó nhỏ gọn, đáng tin cậy và bền, ngoài ra việc bảo trì nó cũng đặc biệt thuận tiện.

1) Truyền động bánh răng

Phương thức truyền tr5ansmission của loại Rotary Atomizer là truyền động bánh răng, động cơ sơ cấp kết nối với hộp số bằng khớp nối trục đàn hồi, và sau đó hộp số làm cho trục chính quay trong một phạm vi tốc độ cao nhất định bằng cách điều chỉnh tốc độ bánh răng.

2) Hệ thống nguyên tử hóa

Chất lỏng cấp đi qua máy bơm chất lỏng và đi vào ống cấp liệu, sau đó đi xuống tấm phân phối chất lỏng cấp và chảy vào khoang bên trong của đĩa phun được kết nối với hình nón trục chính thông qua các lỗ trống được phân bổ đều trong khoang cấp liệu. tấm phân phối chất lỏng.Dưới lực kéo ly tâm, chất lỏng cấp được phun ra dưới dạng giọt chất lỏng nguyên tử hóa cực nhỏ, sau đó tạo thành sương mù.

3) Hệ thống bôi trơn

Kích thước lớn Rotary Atomizer có hai máy bơm dầu bánh răng hoạt động đồng bộ, cỡ vừa và cỡ nhỏ Rotary Atomizercó một máy bơm dầu bánh răng, và mỗi máy bơm dầu có một động cơ làm ổ đĩa.Máy bơm dầu hút ra chất bôi trơn của hộp dầu thông qua ống hút dầu và chuyển nó vào hộp số thông qua bình ngưng, bôi trơn bánh răng cấp cao bằng vòi phun dầu, và bôi trơn các ổ lăn, trong hộp số và trên trục chính, bằng cách sương mù dầu tạo ra với sự quay của bánh răng.

4) Thiết bị báo động an toàn đường dầu

Các Rotary Atomizerkhông thể hoạt động trong điều kiện thiếu dầu.Do đó, thiết bị báo động an toàn được lắp cố định trên đường dầu của cốc phun cỡ lớn và cỡ trung bình và tất cả các cốc phun cỡ chung đã được trang bị áp kế tiếp xúc điện để kiểm soát và bảo vệ công việc an toàn của đường dầu.Khi khối lượng dầu nằm dưới đường mức dầu hoặc có một số hỏng hóc trong bơm và đường ống dẫn dầu, sau đó nó không thể hoạt động bình thường và hệ thống cảnh báo sẽ tự động đưa ra cảnh báo, cắt đồng bộ động cơ sơ cấp và sau đó phun cốc sẽ ngừng hoạt động.

5) Niêm phong thiết bị

Dầu bôi trơn của The Rotary Atomizerđược làm kín bởi ống bọc giữ dầu trên trục chính và ống giữ dầu trên ghế của ổ trục trực tiếp.(Xem hình B) Để đảm bảo tính năng làm kín của nó, mỗi khi thay ổ trục chính, cần phải thay mới đồng bộ ống giữ dầu, và không thể sử dụng lại ống giữ dầu đã tháo rời.Khi ống giữ dầu rời khỏi nhà máy, nó đã được niêm phong và gắn chặt, và đã được kiểm tra xem nó có bị rò rỉ dầu hay không.Không cần thiết phải tháo rời bộ phận này trong quá trình sửa chữa và bảo dưỡng bình thường, tránh rò rỉ dầu.

Thiết bị niêm phong máy này có thể đáp ứng nhu cầu thông thường, nếu khách hàng có nhu cầu đặc biệt, bạn có thể thêm một bộ thiết bị làm kín khí.

6) Hệ thống làm mát dầu

Do nhiệt độ bên trong buồng sấy tương đối cao, để đảm bảo Máy phun ly tâm cố định trên đỉnh tháp sấy hoạt động bình thường, kiểm soát nhiệt độ của chất bôi trơn dưới 70 ℃, do đó có một hệ thống làm mát dầu bằng thép không gỉ cố định trong các loại Các Rotary AtomizerSử dụng nguồn cấp nước hoặc máy bơm nước để cấp nước vào két làm mát dầu, đường ống dẫn nước vào cần được nối với khớp nối đường ống dưới.Nước đầu ra từ một khớp nối ống khác tự động sau khi đạp xe, và dòng nước phù hợp để kiểm soát nhiệt độ nước dưới 60 ℃.Nếu khách hàng có nhu cầu có thể lắp thêm bộ làm mát không khí.
