GZG 1800kg / H Máy sấy bó ống 200m2 diện tích sấy
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XIANDAO |
| Chứng nhận: | CE / UL / SGS / EAC / CR – TU |
| Số mô hình: | GZG |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 8 ~ 18 TUẦN |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Máy sấy bó ống | Khu vực sấy khô: | 3,3-200 m2 |
|---|---|---|---|
| MOC: | Thép carbon, SUS316, SUS304, v.v. | Nguồn sưởi: | Hơi nước / Điện / Khí tự nhiên / Diesel / v.v. |
| Nhiệt độ: | 100-350 ℃ | Bốc hơi nước: | 10-1800kg / h |
| Quyền lực: | Tùy chỉnh | Nhãn hiệu: | XIANDAO |
| Điểm nổi bật: | Máy sấy ống 1800kg,máy sấy ống 200m2,máy sấy công nghiệp 1800kg |
||
Mô tả sản phẩm

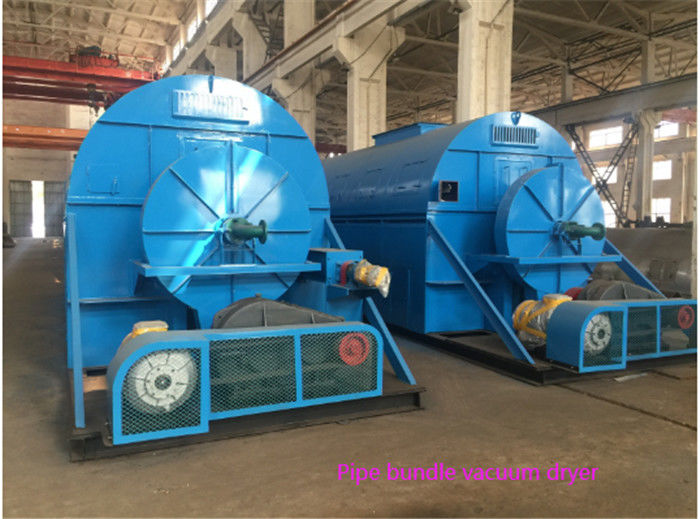

Máy sấy bó ống
Máy sấy bó ống là thiết bị sấy ngược dòng được tối ưu hóa trên cơ sở các tính năng đặc biệt của chế biến tinh bột.Nó đặc biệt hiệu quả trong các ứng dụng làm khô các vật liệu rời và có độ ẩm cao trong chế biến tinh bột ngô và công nghiệp chế biến thực phẩm & ngũ cốc.
Các thông số kỹ thuật:
|
đặc điểm kỹ thuật |
tốc độ quay (vòng / phút) | công suất máy chính (kw) |
khu vực trao đổi nhiệt (m2) |
công suất làm khô (bốc hơi kg nước / m2h) |
kích thước tổng thể (L * W * H) (mm) |
trọng lượng (T) |
| GZG50 | 5-8 | 5.5 | 50 | 4,7 | 8032 × 1712 × 2250 | 9.0 |
| GZG100 | 5-8 | 7,5 | 100 | 4,7 | 9100 × 1912 × 2470 | 14.0 |
| GZG150 | 5-8 | 11 | 150 | 4,7 | 8500 × 2212 × 2810 | 18,5 |
| GZG200 | 5-8 | 11 | 200 | 4,7 | 10000 × 2212 × 2810 | 20.0 |
| GZG250 | 5-8 | 15 | 250 | 4,7 | 10200 × 2212 × 2810 | 23.0 |
| GZG300 | 5-8 | 22 | 300 | 4,7 | 10784 × 2488 × 3383 | 26.0 |
| GZG350 | 5-8 | 30 | 350 | 4,7 | 12048 × 2488 × 3383 | 28.0 |
| GZG400 | 5-8 | 30 | 400 | 4,7 | 13048 × 2488 × 3383 | 30.0 |
| GZG500 | 5-8 | 45 | 500 | 4,7 | 11298 × 2982 × 3965 | 40.0 |
| GZG600 | 5-8 | 75 | 600 | 4,7 | 12298 × 2982 × 4165 | 45.0 |
| GZG700 | 5-8 | 75 | 700 | 4,7 | 13298 × 2982 × 4365 | 51.0 |
| GZG800 ~ 2000 | 5-8 | 75 | 700 ~ 2000 | 4,7 | / | / |
Thông tin chi tiết sản phẩm:
| MOC: | SUS316 / SUS304 / THÉP CACBON, ETC | Nguồn sưởi ấm: | Hơi nước / Điện / Khí tự nhiên / Diesel / v.v. |
| Nhiệt độ: | 100-350 ℃ | Khu vực sấy khô: | 3,3-200 m2 |
| Bốc hơi nước: | 10-1800kg / h | Quyền lực: | Tùy chỉnh |
Mô tả chung:
- Máy sấy bó ống dựa trên chế độ dẫn điện để sấy.Sản phẩm được làm nóng và sấy khô chỉ tiếp xúc với các ống được làm nóng bằng hơi nước, không tiếp xúc trực tiếp với hơi nước.Các bó ống được hoạt động theo nguyên tắc ngược dòng (tức là hơi nước chảy ngược chiều t0 với hướng của dòng nguyên liệu).Máy sấy bó ống được thiết kế bằng cách xem xét các đặc tính dòng chảy của sản phẩm ướt và khô, xu hướng hình thành lớp vỏ vón cục và độ nhạy nhiệt của vật liệu trong điều kiện khô.
- Trong Máy sấy bó ống, các ống được sắp xếp theo chu vi ở ngoại vi bên trong của vỏ quay.Toàn bộ cụm vỏ và săm này được hỗ trợ trên lốp / con lăn & được truyền động thông qua hệ truyền động bánh răng phù hợp.Nguyên liệu cấp ướt được cấp qua vòi cấp nguyên liệu được lắp ở một đầu của vỏ máy sấy.Thức ăn ướt này được nạp qua Bộ nạp trục vít.Vật liệu nạp được phun trên các ống với sự trợ giúp của các cánh nâng được gắn trên vỏ quay.Hơi nước đi vào các ống thông qua khớp quay được lắp ở đầu xả vật liệu của vỏ.Vật liệu được làm khô và xả từ các cổng xả vật liệu trên vỏ.Hơi được loại bỏ khỏi đầu cấp liệu với sự trợ giúp của quạt hút sau khi tách các hạt mịn trong bộ tách xyclon.Bố trí niêm phong phù hợp được cung cấp để tránh rò rỉ khí và thất thoát sản phẩm.
- Gói ống được quay bên trong vỏ cách ly tĩnh.Hơi nước được đi qua qua một đầu của Gói ống để làm khô và nước ngưng được loại bỏ từ đầu kia.Thức ăn ướt Nguyên liệu cần sấy khô được đưa vào vỏ máy sấy tĩnh từ Vòi nạp liệu ở một đầu.Vật liệu được nâng lên & tưới vào ống với sự trợ giúp của các lưỡi nâng được cung cấp ở ngoại vi bó ống.Vật liệu được làm khô bằng cách truyền nhiệt dẫn và nó được thải ra từ đầu kia.
Đặc điểm của GZMáy sấy bó ống dòng G :
Máy sấy bó ống Sê-ri GZG (Máy sấy bó ống) là máy sấy kiểu tiếp xúc, gia nhiệt gián tiếp, có thể sấy cả dòng song song và sấy ngược dòng.Nó là vô cùng kinh tế và thiết thực.Trong tất cả các loại máy sấy, nó là loại máy tiêu thụ điện năng và nhiệt lượng thấp nhất.Làm bay hơi một kg nước chỉ tiêu tốn 1,5 đến 2kg hơi, chỉ bằng 50% lượng tiêu thụ của máy sấy tầng sôi.Sấy khô một tấn bột cỏ lên men tiêu thụ 15kW / h, chỉ bằng 25% so với tầng sôi.Mức tiêu thụ điện năng và tiêu thụ hơi nước đều đạt mức tiên tiến so với các sản phẩm cùng loại.Các vật liệu có hàm lượng nước cao có thể được sấy khô, độ dẻo sấy rộng.Thời gian sấy có thể được điều chỉnh theo đặc tính của vật liệu và độ ẩm yêu cầu.Nó có thể là hoạt động liên tục của tự động hóa cao, hoặc hoạt động gián đoạn cho quy trình kỹ thuật đặc biệt.Máy có ít phụ kiện đi kèm, quy trình kỹ thuật gọn nhẹ và chiếm diện tích nhỏ, ngoài ra máy rất dễ lắp đặt.
Mô tả cấu trúc và vật liệu thiết bị
- Điểm nạp và xả có thể được xác định theo nhu cầu của khách hàng hoặc chế biến.
- Hệ thống xả sử dụng phương án hút gió hàng đầu, không khí thải sẽ đi vào thiết bị tách lốc xoáy khí (thu mua riêng) dưới áp suất âm và lối thoát khí thải ra có thể đảm bảo không thải ra bụi.
- Sử dụng giữ nhiệt bên ngoài & = bông đá 50mm.
- Hình trụ thấp của ống đi kèm sử dụng tấm thép không gỉ & = 4mm, hình trụ trên sử dụng tấm thép không gỉ & = 3mm;tấm vách ngăn sử dụng & = thép không gỉ 3mm;ống sưởi ấm sử dụng ống crackinh dầu khí GB9948 / 20 #;phần còn lại sử dụng thép cacbon.
- mối nối giữa ống và tấm ống sử dụng ống giãn nở để đảm bảo độ bền kết nối và kéo dài tuổi thọ hoạt động.
Mô tả chung về sự an toàn
Trong trường hợp thiết bị bị trục trặc hoặc hỏng hóc, phải thực hiện các biện pháp bảo vệ cần thiết để đảm bảo thiết bị và sản phẩm luôn ở trạng thái an toàn.Cung cấp các phương tiện sau để đảm bảo an toàn cho con người, sản phẩm và thiết bị:
A) Phát hiện lỗi thích hợp và thông báo cảnh báo
- Máy phát áp suất cho khí hoạt động: thiết bị không thể khởi động hoặc máy phun không thể phun khi áp suất khí quá thấp.(không bắt buộc)
- Bộ truyền áp suất trong bình chứa: khi áp suất dương trong bình chứa vượt quá giá trị cài đặt, các van đầu vào và đầu ra sẽ tự động đóng lại để đảm bảo an toàn cho người vận hành và phòng.(không bắt buộc)
- Bộ truyền áp suất cho từng túi khí của thiết bị (giới hạn ở thiết bị làm kín túi khí nếu cần thiết): khi áp suất khí của từng túi khí của thiết bị quá thấp hoặc xảy ra rò rỉ, thiết bị sẽ không thể khởi động hoặc báo động hoặc dừng.(không bắt buộc)
- Máy phát dòng điện và điện áp: khi dòng điện và điện áp quá cao hoặc quá thấp trong quá trình vận hành thiết bị, người vận hành sẽ được thông báo dừng máy để phát hiện hoặc tự động tắt máy.(không bắt buộc)
B) Dấu hiệu cảnh báo của máy chủ / bộ chính
- cảnh báo cho tất cả các bề mặt nóng / bộ chính.
- các dấu hiệu cảnh báo được hiển thị bên dưới:
- tất cả các bộ phận quay phải được bịt kín.
C) Nút dừng khẩn cấp phải được đặt ở khu vực mà người vận hành có thể tiếp cận được
- Nút dừng khẩn cấp được cài đặt trên màn hình vận hành của giao diện người-máy, dễ vận hành.
D) Tiếng ồn cách thiết bị 1m dưới 75 db.
- Sau khi nguồn nhiễu được cách ly, độ ồn của thiết bị có thể nhỏ hơn 75db.
E) Đặt thiết bị nối đất tốt tại mỗi vị trí cách ly của thiết bị để khử tĩnh điện tốt hơn khi thiết bị hoạt động.
F) Mất điện và phục hồi
- Trong trường hợp mất điện, để bảo vệ người vận hành, bản thân thiết bị và sản phẩm, thiết bị ở trạng thái dừng.
- Cần có sự can thiệp của con người để khởi động lại nguồn điện, thiết bị không thể chạy tự động theo yêu cầu của GMP khi có điện trở lại.
Các ứng dụng:
1. Máy sấy phù hợp để sấy các vật liệu rời, ví dụ: dạng bột, dạng hạt và dạng lát không có hạt lớn.
2. Ứng dụng trong công nghiệp hóa chất, công nghiệp thực phẩm, công nghiệp thức ăn chăn nuôi và các ngành công nghiệp khác, ví dụ: nhà máy tinh bột, nhà máy thức ăn chăn nuôi, nhà máy chế biến thịt, nhà máy sản xuất rượu, nhà máy bia, v.v.
Đặc điểm của vật liệu
| công nghiệp nhẹ vật liệu bình thường | thành phần nước trước khi vào máy | thành phần nước của sản phẩm khô |
độ bền khô bốc hơi 2 kgH2O / mh |
tiêu thụ năng lượng (kj / kg nước bốc hơi) |
| Rơm rạ | 55% | 3-5% | 2,5-3 |
3500-3800 (kj / kg nước bốc hơi) (840-910 <LCal / thiết bị bay hơi kg nước>) <số tiền khoảng 1,45- 1,50 kg hơi bão hòa tiêu chuẩn> |
| sợi ngô | 60% | 10-12% | 4.8 | |
| cỏ lên men | 45% | 12-13% | 4,7 | |
| mảnh gỗ và dăm gỗ | 20% | 2-3% | 4.3 | |
| sợi khoai tây | 65% | 10-12% | 4.8 | |
| ngũ cốc chưng cất cho bia hoặc rượu mạnh | 65% | 10-12% | 4,9 | |
| người vận chuyển thức ăn chăn nuôi | 16% | 6-8% | 4.2 | |
| hạt giống hiếp dâm | 60% | 5-7% | 4,5 | |
| sức mạnh lên men máu lợn | 35% | 10% | 4.4 | |
| sức mạnh xương | 40% | 10% | 4,6 |
Sơ đồ:
1. đầu vào vật liệu
2. thiết bị lái xe
3. đầu nối hơi
4. vỏ bên ngoài
5. mở ống xả
6. nền tảng
7. yếu tố nội thất của nhà gỗ ống
8. đầu ra vật liệu
9. đầu nối hơi nước
