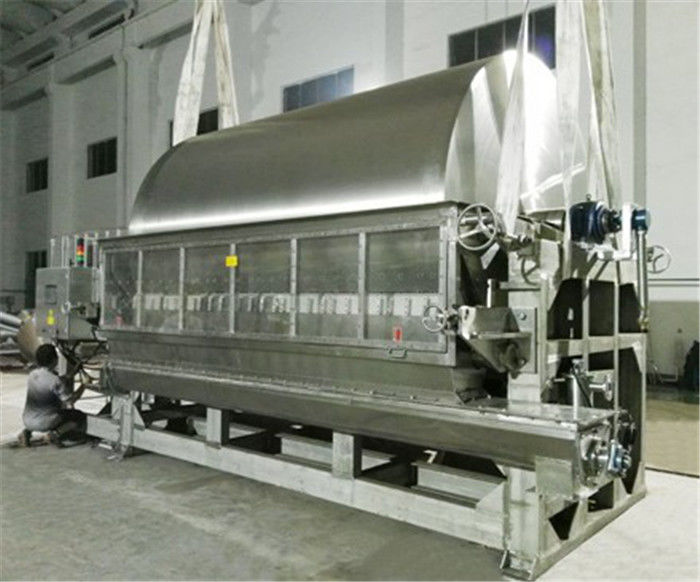

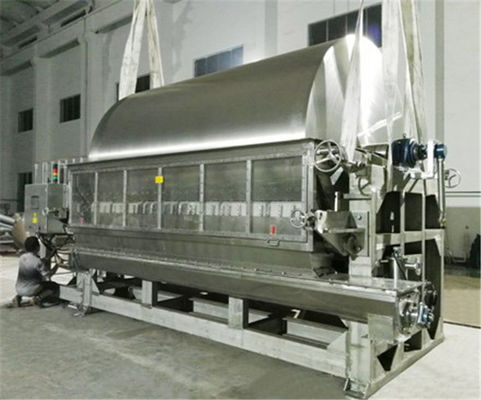

630kg / h Máy sấy dẫn nhiệt HG với Scrapper
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XIANDAO |
| Chứng nhận: | CE / UL / SGS / EAC / CR – TU |
| Số mô hình: | HG |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 8 ~ 18 TUẦN |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Máy sấy trống với Scrapper | Khu vực sấy khô: | 1,12-10,60 m2 |
|---|---|---|---|
| MOC: | THÉP SUS316 / SUS304 / CARBON, ETC | Nguồn sưởi: | Hơi nước / Điện / Khí tự nhiên / Diesel / Et |
| Nhiệt độ: | 100-350 ℃ | Bốc hơi nước: | 40-630kg / h |
| Quyền lực: | Tùy chỉnh | Nhãn hiệu: | XIANDAO |
| Làm nổi bật: | Máy sấy dẫn HG,Máy sấy dẫn 630kg,Máy sấy quần áo HG |
||
Mô tả sản phẩm
HDÒNG G DRUM MÁY SẤY KHÔ/TUMBLE MÁY SẤY KHÔ/ CYLINDRER MÁY SẤY KHÔ / FLAKER VỚI SCRAPPER
Sản phẩm lời nói đầu:
Máy sấy lồng giặt HG Series là một loại thiết bị sấy liên tục quay với kiểu dẫn nhiệt bên trong.Độ dày nhất định của màng vật liệu gắn vào trống từ bình chất lỏng vật liệu dưới trống.Nhiệt được truyền đến thành bên trong của xi lanh thông qua các đường ống và sau đó đến thành bên ngoài và đến màng vật liệu, làm bay hơi ẩm trong màng vật liệu để làm khô vật liệu.Sản phẩm khô sau đó được cạo sạch bằng lưỡi dao lắp trên bề mặt của xi lanh, rơi xuống băng tải xoắn ốc dưới lưỡi dao và được vận chuyển, thu gom và đóng gói.
Thông tin chi tiết sản phẩm:
| MOC: | SUS316 / SUS304 / THÉP CACBON, ETC | Nguồn sưởi ấm: | Hơi nước / Điện / Khí tự nhiên / Diesel / v.v. |
| Nhiệt độ: | 100-350 ℃ | Khu vực sấy khô: | 1,12-10,60 m2 |
| Bốc hơi nước: | 40-630kg / h | Quyền lực: | Tùy chỉnh |
Thông số kỹ thuật:
|
Spec |
kích thước của đường kính xi lanh chiều dài x (mm) | diện tích sưởi ấm hiệu quả (m2) |
công suất sấy (Kg.HO / m2.h) 2 |
tiêu thụ hơi (Kg / h) |
công suất của động cơ (kw) |
kích thước LxWxH (mm) |
trọng lượng (kg) |
| HG-600 | Φ600x800 | 1.12 | 20-50 | 30-80 | 2,2 | 1700x800x1500 | 850 |
| HG-700 | Φ700x1000 | 1,65 | 30-70 | 50-100 | 3 | 2100x1000x1800 | 2000 |
| HG-800 | Φ800x1200 | 2,26 | 40-100 | 60-150 | 4 | 2500x1100x1980 | 3000 |
| HG-1000 | Φ1000x1400 | 3,30 | 60-150 | 90-230 | 5.5 | 2700x1300x2250 | 6200 |
| HG-1200 | Φ1200x1500 | 4,24 | 80-200 | 120-300 | 7,5 | 2800x1500x2450 | 8500 |
| HG-1400 | Φ1400x1600 | 5,28 | 100-250 | 150-400 | 11 | 3150x1700x2800 | 10000 |
| HG-1600 | Φ1600x1800 | 6,79 | 140-320 | 200-500 | 11 | 3350x1900x3150 | 12000 |
| HG-1800 | Φ1800x2000 | 8,48 | 170-400 | 250-600 | 15 | 3600x2050x3500 | 14000 |
| HG-1800A | Φ1800x2500 | 10,60 | 200-500 | 300-750 | 18,5 | 4100x2050x3500 | 15200 |
| HG-2000 | Φ2000x3000 | 14.1 | 300-700 | 450-1000 | 22,5 | 5000x2500x3600 | 17500 |
| HG-2500 | Φ2500x3500 | 20,6 | 400-1000 | 600-1500 | 25,5 | 5500x2900x3800 | 20500 |
Ghi chú:
Công ty chúng tôi sản xuất hai loại máy sấy cạp phuy: loại xi lanh đơn và loại xi lanh đôi.Chúng tôi cũng có thể thiết kế máy sấy xi lanh đôi với khay nạp nguyên liệu phía trên theo yêu cầu của khách hàng.
Các nguyên tắc làm việc:
Máy sấy thùng phuy là một loại thiết bị sấy liên tục thông qua hệ thống sưởi ấm bằng hơi nước.Thân trụ quay được gắn với màng nguyên liệu lỏng có độ dày nhất định thông qua thùng chứa nguyên liệu đặt ở phần dưới.Nhiệt cảm nhận (Hơi nước) được truyền qua các ống đến thành bên trong và bên ngoài của thân trống, sau đó được dẫn đến màng nguyên liệu lỏng, do đó độ ẩm của nguyên liệu được bay hơi nhanh chóng và phản ứng dán xảy ra. .Với sự quay liên tục của các thân trống, vật liệu cuối cùng được làm khô hoàn toàn và quá trình dán hoàn thành.
Các sản phẩm khô hoàn toàn được cạo ra khỏi thân trụ quay bằng máy nạo được lắp vào bề mặt của thân thùng phuy, sau đó được tập kết vào băng tải trục vít ở phía dưới máy nạo.Ở cuối xả của băng tải trục vít, một thiết bị nghiền được đặt.Sản phẩm sau khi được nghiền và đóng vảy sẽ
chuyển đến phòng sạch để cân và đóng gói.Tại thời điểm này, quá trình làm khô và dán hoàn tất.
Đặc trưng
1. Hiệu suất nhiệt cao. Nguyên tắc truyền nhiệt của máy sấy xi lanh là dẫn nhiệt mà việc dẫn truyền trực tiếp giữ giống hệt nhau trong toàn bộ vòng hoạt động. Ngoại trừ sự tản nhiệt của vỏ bọc cuối và thất thoát bức xạ, tất cả nhiệt có thể được sử dụng để làm bay hơi các vật liệu ướt trên máy thành xi lanh. Hiệu suất nhiệt có thể đạt 80% -90%.
2. Độ đàn hồi hoạt động lớn và ứng dụng rộng rãi. Có thể điều chỉnh các yếu tố sấy khác nhau của máy sấy xi lanh, chẳng hạn như mật độ vật liệu nạp / độ dày của màng vật liệu, nhiệt độ của môi trường gia nhiệt, tốc độ quay của xi lanh, v.v. Có thể thay đổi tốc độ sấy của máy sấy xi lanh. Vì các yếu tố này không có mối quan hệ với nhau nên nó mang lại sự thuận tiện tuyệt vời cho việc vận hành sấy và làm cho nó có thể áp dụng để sấy các vật liệu khác nhau và đáp ứng các yêu cầu sản xuất khác nhau.
3. Thời gian sấy ngắn Thời gian làm khô vật liệu thường từ 10 đến 15 giây, vì vậy nó thích hợp cho các vật liệu nhạy cảm với nhiệt. Nó cũng có thể hoạt động trong điều kiện áp suất thấp hơn nếu nó được đặt trong chân không.
4. Tốc độ khô nhanh. Vì màng vật liệu phủ trên thành ống trụ rất mỏng, thông thường, độ dày từ 0,3 đến 1,5mm, cộng với hướng truyền nhiệt và khối lượng giống nhau, cường độ bay hơi trên bề mặt của màng có thể giữ ở mức 30-70kg.H2o / m2
Phạm vi áp dụng
Nó phù hợp để làm khô nguyên liệu thô hoặc chất lỏng đặc trong công nghiệp hóa chất, công nghiệp thuốc nhuộm, công nghiệp dược phẩm, công nghiệp thực phẩm, công nghiệp luyện kim, v.v.
Yêu cầu đối với máy sấy trống / cót / xi lanh với bàn gạt
Theo tình hình cụ thể của công ty, chúng tôi xin đưa ra các yêu cầu sau đối với thiết kế của công ty khách hàng:
1. Cần bố trí thiết bị khử bụi, khử mùi (cộng với thiết bị chà ướt);
2. Không có bộ lọc hiệu quả sơ cấp và trung gian nào được thêm vào đầu vào không khí;
3. Burner lựa chọn các sản phẩm thương hiệu Riyadh của Ý;
4. Được trang bị thiết bị cấp liệu (sử dụng vít tải);
5. Thép nồi hơi được sử dụng cho phần đốt, và thép không gỉ được sử dụng cho phần tiếp xúc của đầu máy và trống, và thép cacbon có thể được sử dụng cho các bộ phận khác;
6. Xylanh được thiết kế để phù hợp với các yêu cầu cụ thể của khách hàng (chẳng hạn như 1,4 * 14m và v.v.);
7. Thêm thiết bị nghiền và khuấy bên trong để ngăn chặn sự kết tụ của vật liệu (thông qua trục);
8. Máy nghiền phân phối nên được lắp đặt tại nơi nguyên liệu đi vào thiết bị thông qua băng tải trục vít, vì ép nguyên liệu rời thành dải để dễ làm khô.
9. Thiết bị có đế và đầu đốt.
10. Công ty chúng tôi chỉ cung cấp phần móng thiết bị, có nhiệm vụ đấu nối điện nước cho nhà máy.
Sơ đồ:
Phác thảo cấu trúc máy sấy trống:
Từ tính năng của nó, nó có thể được chia thành hai loại: xi lanh đơn và xi lanh đôi.Nếu không, nó cũng có thể được chia thành hai loại theo áp suất hoạt động: loại áp suất thường và loại giải nén.
