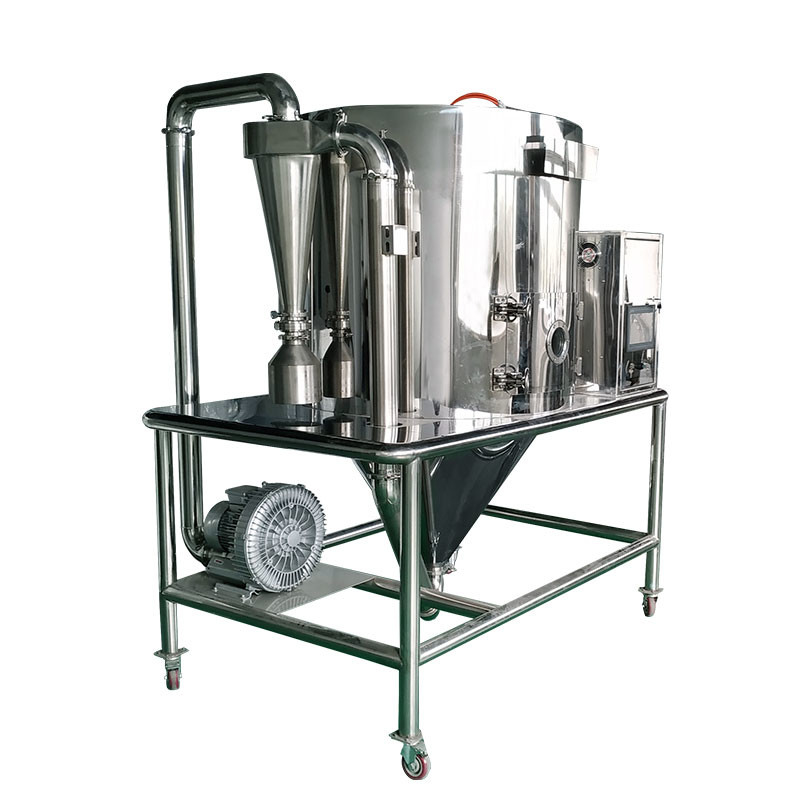

Máy sấy phun quy mô phòng thí nghiệm 3kg / H Kích thước phòng thí nghiệm Dấu chân nhỏ

Mô tả sản phẩm

1.Tên sản phẩm:Máy sấy phun cỡ phòng thí nghiệm / Trung tâm kiểm tra / Cơ sở kiểm tra thử nghiệm / Trung tâm kiểm tra máy sấy phun / máy sấy phun dịch vụ / máy sấy phun mẫu





2.Thông tin chi tiết sản phẩm



chữ ođối tượng choMáy sấy phun chothử nghiệm tước tính

Thử nghiệm thử nghiệm này nhằm cung cấp cơ sở quan trọng để có được các thông số kỹ thuật cho việc thiết kế nhà máy quy mô lớn.Hai bên nên làm việc cùng nhau thông qua đàm phán kỹ thuật cần thiết để có được giải pháp thử nghiệm tối ưu tại công trường.Căn cứ vào sự thống nhất của hai bên, việc thử nghiệm sẽ được tiến hành chính thức.Chúng tôi chân thành chào đón bạn mang nguyên liệu thô đến thử nghiệm tại Trung tâm thử nghiệm của chúng tôi.







Bảo mật kỹ thuật:

Ba bên chịu trách nhiệm bảo mật sản phẩm và thành tựu công nghệ của mình (tức là quyền sở hữu trí tuệ hoặc bằng sáng chế), nhưng các dữ liệu kỹ thuật liên quan được tạo ra trong quá trình thử nghiệm, cả hai bên đều có nghĩa vụ và trách nhiệm nghiêm ngặt giữ cho nhau.Trong mọi trường hợp, cả hai bên không được cung cấp thông tin, dữ liệu cho bất kỳ bên thứ ba nào.



Hiện tại, công ty chúng tôi đã cơ bản xây dựng một trung tâm thử nghiệm quy mô lớn.Tất cả các cơ sở thử nghiệm của trung tâm thử nghiệm này được thiết kế và sản xuất theo yêu cầu về cấu hình cấp cao & độ chính xác cao trong các lĩnh vực ứng dụng công nghiệp chính.Các cơ sở phụ trợ của các cơ sở thử nghiệm khác nhau được trang bị đầy đủ, ý tưởng thiết kế của chúng rất mới lạ và độc đáo, đồng thời, chúng có nhiều chức năng tiên tiến và linh hoạt, và chúng có nhiều ứng dụng;





Cấu hình hệ thống điều khiển của nó có những ưu điểm kỹ thuật vô song, giải phóng tiềm năng mạnh mẽ của công nghệ hệ thống điều khiển tự động hóa công nghiệp hiện đại, được thể hiện ở: các yếu tố kiểm soát quy trình công nghiệp; các thành phần điện chính được sử dụng là các sản phẩm có thương hiệu nổi tiếng đáp ứng các tiêu chuẩn chất lượng sản phẩm hạng nhất quốc tế và chúng được đặc trưng bởi phản ứng dụng cụ nhạy cảm, độ chính xác điều khiển cao, hiệu suất sản phẩm ổn định, tay nghề tinh tế, vận hành thuận tiện, v.v. như có đầy đủ khả năng đảm bảo sản xuất và vận hành an toàn và đáng tin cậy của toàn bộ thiết bị trong môi trường hoạt động bình thường.





Giới thiệu về chínhnhà máy / cơ sở vật chấtcủa trung tâm kiểm tra



1. Máy sấy phun phòng thí nghiệm



Mô tả sản phẩm



Mô hình thử nghiệm sấy phun quy mô phòng thí nghiệm mang nhãn hiệu “XIANDAO” là sản phẩm đầu tiên ở Trung Quốc.Kể từ khi thành lập/khởi đầu vào những năm 1980, nó đã trải qua một lịch sử thành công độc nhất vô nhị.Gần 250 chiếc/bộ đã được cung cấp để sử dụng trong các trường đại học, trung tâm nghiên cứu, viện nghiên cứu và các cơ sở sản xuất bột trong và ngoài nước.



Do tính linh hoạt cao, tiện lợi, khả thi, thiết kế tổng thể mang hình ảnh hiện đại, ngoài ra, nó còn có các cấp độ khác nhau của hệ thống điều khiển, vì vậy mô hình kích thước phòng thí nghiệm có thể đáp ứng nhu cầu ngày càng tăng của các cấp độ người dùng khác nhau đối với việc sấy khô trong phòng thí nghiệm.



Ngoài ra, sấy phun là một quá trình sấy độc đáo bao gồm cả quá trình hình thành và sấy khô hạt, trong đó các đặc tính của bột có thể được giữ không đổi bằng cách vận hành liên tục.Việc lựa chọn đúng bộ phun và các thông số biến hoạt động của nó là cực kỳ quan trọng trong việc đạt được các điều kiện vận hành tối ưu và các loại/loại bột hạng nhất.





BYP-12 Máy sấy phun chu trình kín kích thước phòng thí nghiệm



Phạm vi ứng dụng



1. Gốm không oxit (Aen, Si3N4, v.v.), hợp kim cứng, đồng hồ pin hiệu suất cao, v.v.

2. Hương liệu, sản phẩm tốt cho sức khỏe.

3. Dược phẩm, vitamin, dược phẩm hữu cơ.

4. Nhựa tổng hợp, sáp paraffin.



Máy sấy phun dược phẩm chính xác đa chức năng quy mô phòng thí nghiệm MSD-8



Mô tả sản phẩm



◆ Máy sấy phun “XianDao” đã đạt được thành công độc đáo kể từ lần đầu tiên nó được giới thiệu tới khách hàng của chúng tôi.hơn 200 đơn vị đã được cung cấp cho các trường đại học, trung tâm nghiên cứu và các cơ sở sản xuất bột chuyên dụng trên khắp thế giới.

◆ Nó đã được giới thiệu để đáp ứng nhu cầu ngày càng tăng về một máy sấy phòng thí nghiệm linh hoạt hơn, đáng tin cậy, hiện đại và thân thiện với người sử dụng hơn có các cấp hệ thống điều khiển khác nhau.

◆ Quá trình sấy phun là một quá trình sấy khô độc đáo bao gồm cả quá trình tạo hạt và sấy khô.Các đặc tính của bột có thể được kiểm soát và các đặc tính của bột được duy trì.Không thay đổi

trong suốt quá trình hoạt động liên tục.Việc lựa chọn và vận hành bộ phun là vô cùng quan trọng để đạt được hiệu quả tối ưu.



1. Thiết bị bằng thép không gỉ AISI316 chất lượng cao, toàn bộ thiết bị sấy phun thiết kế đẹp, đường nét uyển chuyển, tay nghề tinh tế, bố trí hợp lý

2. Phương pháp nguyên tử hóa với ba loại tùy chọn: ly tâm, phun hai chất lỏng trên cùng, phun chất lỏng hai đáy, phù hợp để sản xuất các sản phẩm có thông số kỹ thuật khác nhau;

3. Làm sạch buồng khí nóng có thể tháo rời, vận hành đơn giản, ít tiếng ồn;

4. Và các bộ phận tiếp xúc với vật liệu được thiết kế kết cấu nhanh, tháo lắp dễ dàng, dễ lau chùi, đảm bảo vệ sinh;

5. HMI sử dụng điều khiển PLC, bạn có thể trực tiếp đặt nhiệt độ đầu vào, nhiệt độ khí thải, Tốc độ nạp, thu thập dữ liệu, ghi, in, giám sát và điều khiển quá trình.

Model Máy sấy phun thử LPG-8



Máy sấy phun quay tiêu chuẩn có thể phun khô trực tiếp dung dịch, nhũ tương, huyền phù và vật liệu dạng bột thành các sản phẩm dạng bột.Nó có đặc điểm là tốc độ sấy nhanh, hiệu quả cao và ít thủ tục.Nó có thể duy trì màu sắc, hương thơm và mùi vị của nguyên liệu.Bột khô có độ hòa tan tốt, độ tinh khiết cao, môi trường vận hành tốt và về cơ bản thực hiện vận hành tự động.Máy này được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, hóa dầu, luyện kim, thực phẩm, y học, xây dựng, gốm sứ, lâm nghiệp và hóa chất.Ngoài ra, thiết bị cũng có thể làm mát và tạo hạt các vật liệu đặc biệt như sáp polyetylen, thuốc trừ sâu sinh học và phân bón hỗn hợp sau khi nung nóng và nấu chảy.



Các thông số kỹ thuật chính:

tối đa.khả năng bay hơi ẩm: 3kgs/h

Nhiệt độ đầu vào: 120～300℃ hoặc hơn (có thể điều chỉnh tùy theo đặc tính của vật liệu)

Nhiệt độ đầu ra: 80℃～100℃ (có thể điều chỉnh theo đặc tính của vật liệu)

Tổng công suất trang bị: 12KW

CSD-30Pcắt bỏCkỷ nguyênScầu nguyệnDlúa mạch



Mô tả chung:



Toàn bộ quá trình không yêu cầu xử lý thủ công.

◆ Máy sấy phun cho gốm chính xác là máy sấy phun thế hệ mới.Nó là một sản phẩm nâng cấp được đưa ra bởi các kỹ thuật viên của công ty chúng tôi thông qua đổi mới công nghệ trên cơ sở mô hình LPG.Máy có các đặc điểm của dấu chân nhỏ, hoạt động đơn giản và hoạt động đáng tin cậy, và có thể chuẩn bị bột với độ cầu tốt và phân bố kích thước hạt đồng đều, do đó, nó có thể làm tăng đáng kể mật độ của sản phẩm ép.

◆ Tính ưu việt và tính thực tế của loạt mô hình này tạo điều kiện cần thiết cho các đơn vị nghiên cứu khoa học sản xuất gốm sứ cao cấp và vật liệu mới.Hiện tại, chúng tôi đã sử dụng thành công zirconia, alumina, kẽm oxit, PTC, silicon carbide, silicon nitride, vật liệu pin lithium và các ngành công nghiệp khác, và đã giành được sự khen ngợi nhất trí từ người dùng.



Ưu điểm công nghệ:



● Sử dụng đầu phun loại M mới, được đặc trưng như sau:

① Có thể thu được bột hình cầu chảy tự do tuyệt vời;

② Có thể sản xuất bột với phân bố kích thước hạt đồng đều;

③ Số tiền gửi giảm dần theo đường tiếp tuyến;

④ Có thể điều chỉnh kích thước hạt trung bình của sản phẩm.

● Cấu trúc ống xả kiểu nắp thấp được thiết kế để đảm bảo hầu hết bột được thu gom ở đáy tháp sấy, chỉ một lượng nhỏ bột được đưa vào Thiết bị tách lốc hoặc Bộ lọc túi, giúp giảm đáng kể mức độ căng thẳng trong quá trình tách khí-rắn của bộ thu bụi sau công đoạn.

● Hệ thống sưởi ấm sử dụng các phụ kiện đường ống sưởi ấm không oxy hóa.Không khí đi vào phòng sấy khô được lọc qua quá trình lọc ba giai đoạn--, hiệu suất sơ cấp, hiệu suất trung gian và hiệu suất cao ở nhiệt độ cao, và mức độ lọc đạt hơn một trăm nghìn.Ngăn chặn các tạp chất bên ngoài lẫn vào sản phẩm và ảnh hưởng đến các quy trình sau xử lý như đúc và thiêu kết sản phẩm.



Máy sấy phun phòng thí nghiệm LSD-1500



1. Đối với sản xuất máy móc nói chung, với các sản phẩm đốt cháy khí có thể thúc đẩy quá trình phân hủy nhiệt hiệu quả.

2. Thiết bị nhiệt phân phun Itcan để đạt được quy mô sản xuất.

3. Một ống lõi lò gốm đặc biệt, làm nóng gián tiếp bằng lò sưởi điện.

4. Trong nhiệt độ lò khoảng 600 ~ 900 ℃ trong các điều kiện hoạt động.

5. Nói chung, cách lý tưởng là sử dụng thiết bị phun loại nguyên tử hóa ly tâm tốc độ cao, nhưng cũng có thể chọn giải pháp thứ hai và nguyên tử hóa vòi phun chất lỏng bùn.

6. Nhỏ gọn, dấu chân nhỏ;đơn giản trong hoạt động, hiệu quả cao.



Thiết bị nhiệt phân phun (Spray Heat Reactor)



Công việcnguyên tắc choPhương pháp lò phản ứng nhiệt phun



Một phương pháp nguyên tử hóa thức ăn hỗn hợp (chẳng hạn như dung dịch muối kim loại) trong lò nhiệt độ cao và làm cho nó ngay lập tức trải qua quá trình phân hủy nhiệt, phản ứng, tổng hợp hoặc nung / thiêu kết để thu được sản phẩm dạng bột (thường là bột oxit kim loại).





Tính năng cho nhiệt độ caophun nhiệt phân



1. Tổng hợp hệ thống đa thành phần ngay cả khi các hạt có thể là sản phẩm micron.

2. Có thể theo dõi lượng thành phần được thêm vào được phân tán đều trong nguyên liệu thô.

3. So với phương pháp trộn bột trộn tạp chất ít cơ giới hơn.

4. Sản phẩm dạng bột hoạt tính bề mặt, dễ thiêu kết.





Các tính năng của nhà máy:



1. đối với việc sản xuất máy móc, với các sản phẩm đốt khí có thể thúc đẩy quá trình phân hủy nhiệt hiệu quả.

2. có thể phun thiết bị nhiệt phân để đạt được quy mô sản xuất.

3. một ống lõi lò gốm đặc biệt, sưởi ấm gián tiếp bằng lò sưởi điện.

4. trong nhiệt độ lò khoảng 600 ~ 900 ℃ trong các điều kiện hoạt động.

5. Nói chung, cách lý tưởng là sử dụng thiết bị phun kiểu nguyên tử hóa ly tâm tốc độ cao, nhưng cũng có thể chọn giải pháp thứ hai và nguyên tử hóa vòi phun chất lỏng bùn.

6. nhỏ gọn, dấu chân nhỏ;vận hành đơn giản, hiệu suất nhiệt cao.





2. Kích thước phi công Model BYP-20 Sê-ri Máy sấy phun chu trình kínvìkiểm tramục đích:



Model BYP-20 Sê-ri Máy sấy phun chu trình kín



1. Nó có thể ngăn không cho sản phẩm bị oxy hóa và nâng cao chất lượng sản phẩm.

2. Dễ dàng nhận ra hoạt động không có bụi và vô trùng.

3. Nó có thể lấy dung môi trong chất lỏng nguyên liệu.

4. Nó có thể cải thiện việc bảo quản thành phần thơm.

5. Nó có thể làm khô chất lỏng vật liệu dễ cháy hoặc tạo hạt làm mát.

6. Nó có thể làm khô vật liệu có độ nhạy nhiệt mạnh.

7. Nó có thể nhận ra ít mối nguy hiểm công cộng hơn hoặc không có mối nguy hiểm công cộng nào.

8. Nó có thể bỏ thiết bị khử mùi.

9. Nó có thể nhận ra độ khô ở nhiệt độ thấp dưới 100 độ C.



Định nghĩa máy sấy phun chu trình khép kín



◆ Máy sấy phun theo chu trình khép kín trong buồng sấy sẽ được hàn kín thành các giọt sương phân tán từ rắn sang lỏng và môi trường nóng (nitơ N2) được sấy khô theo phương pháp giọt nước

sản phẩm dạng bột.Được nguyên tử hóa bằng bộ phun quay hoặc bộ phun vòi để đạt được, việc sấy khô giọt có thể được điều chỉnh bằng nhiệt độ hoặc dòng của môi trường nhiệt được kiểm soát,

sự bay hơi của dung môi được thu hồi qua thiết bị ngưng tụ, sau khi "loại bỏ" và "làm ướt" hoàn toàn môi trường là các bộ lọc hiệu quả cao và được đưa trở lại bộ trao đổi nhiệt, và cuối cùng được tái chế vào hệ thống sấy khô.

◆ Sự thành công của các yêu cầu vận hành giặt sấy phun và làm mát chu trình khép kín sẽ là một phần của việc kiểm soát nhiệt độ chính xác.Đối với cồn có nhiệt độ sôi cao nói chung là nước làm mát hoặc nước muối, các dung môi có nhiệt độ sôi thấp như dichloromethane, hexane, acetone, v.v., bạn phải sử dụng hệ thống làm lạnh nén trao đổi nhiệt.





3.Máy sấy phun quy mô thương mại:



Máy sấy phun dược phẩm chính xác đa chức năng PSD-50 được thiết kế đặc biệt

Tháp dịch vụ mới được xây dựng cho khách hàng



Công ty Xiandao là một nhà máy chuyên nghiệp chuyên nghiên cứu, thiết kế và chế tạo quy trình cho máy sấy phun và máy tạo hạt tầng sôi.

Chẳng bao lâu nữa, chúng tôi sẽ đưa máy sấy phun dược phẩm chính xác PSD-50 đa chức năng này vào trung tâm thử nghiệm, tất cả là để đáp ứng nhu cầu thử nghiệm ngày càng tăng của đa số người dùng trong các lĩnh vực ứng dụng công nghiệp như dược phẩm, thực phẩm, hóa chất, mới năng lượng và vật liệu mới.Tất nhiên, những nhu cầu này về cơ bản tập trung vào các yêu cầu về quy trình sản xuất phức tạp hơn, chất lượng sản phẩm cao hơn và sản lượng thử nghiệm cao hơn, phần lớn thể hiện xu hướng phát triển của các ngành công nghiệp chính trong ứng dụng công nghiệp trong giai đoạn tới.Xu hướng phát triển đã trở thành cánh gió cho sự phát triển của ngành.



◆ Công ty thành lập phòng thí nghiệm đặc biệt để cung cấp dịch vụ thử nghiệm cho khách hàng (có tính phí) và dữ liệu kỹ thuật thu được sẽ cung cấp cơ sở quan trọng để lựa chọn và thiết kế cho

thiết bị quy mô lớn.

◆ Chúng tôi cũng chịu trách nhiệm cung cấp các cấu hình, lựa chọn mô hình và thiết kế của nhà máy được tối ưu hóa, đồng thời chúng tôi cũng hướng dẫn khách hàng hoàn thành việc cài đặt, gỡ lỗi và đào tạo cho người vận hành, đồng thời truyền đạt kinh nghiệm vận hành thực tế.



Tài liệu tham khảoICPgiao diện của tủ điều khiển cho một bộ pfPSDloạt máy sấy phun



Thông tin tham khảo về tự động hóa



Hệ thống điều khiển tự động hóa công nghiệp tiên tiến



Hệ thống điều khiển tự động được tạo thành từ bộ điều khiển PLC, áp dụng bộ điều khiển logic khả trình S7-315 2DP của công ty SIEMENS, và dựa trên phần mềm lập trình STEP 5.5, khởi động và dừng và khóa liên động của nhà máy, điều khiển vòng lặp PID và cảnh báo các thông số quy trình và vv Có thể được thực hiện.Trước tiên, hệ thống điều khiển chấp nhận các lệnh của người vận hành và sau đó đánh giá xem các điều kiện logic của chương trình quy trình có được đáp ứng hay không theo thông tin trường đã thu thập.Nếu các điều kiện được thiết lập, chương trình điều khiển sẽ xuất ra các tín hiệu theo thứ tự cụ thể để kích hoạt hoặc đóng mở các loại thiết bị trong quá trình điều khiển.



Giao diện người-máy HMI được cấu hình bởi phần mềm cấu hình SIMATIC WinCC của SIEMENS, phần mềm này thực hiện vận hành, giám sát trạng thái vận hành, phân tích dữ liệu, ghi và in hệ thống điều khiển thiết bị sấy.Nó đã hoàn thành sự kết hợp hữu cơ của thiết bị hiện trường và nhân sự.Thông qua HMI, người vận hành có thể nhập các lệnh và nhập các tham số quy trình hoặc công thức khác nhau để hoàn thành việc sản xuất các sản phẩm khác nhau. Đồng thời, chúng tôi có thể nhận thông tin về trạng thái của hệ thống.Chúng ta cũng có thể hỏi về thông tin sản xuất hiện tại của hệ thống, hoặc theo dõi (hỏi) dữ liệu hồ sơ quan trọng của quá trình sản xuất lịch sử.Nếu có tình huống bất thường, hệ thống sẽ gửi tín hiệu báo động.



Dữ liệu hiện trường được thu thập thông qua PLC S7-315 và dữ liệu đã thu thập được hiển thị và ghi lại trên máy tính sử dụng WinCC làm phần mềm cấu hình bằng cách sử dụng mô-đun CP343-1 thông qua giao thức TCP/IP.



Dữ liệu được thu thập trong PLC cũng được gửi đến một máy tính từ xa thông qua bộ định tuyến công nghiệp (HUB).



Phần mềm PLC và lập trình phần mềm máy tính chủ áp dụng cấu trúc chương trình S88 và thiết kế mô đun hóa.



Theo các đối tượng điều khiển khác nhau, các mẫu động cơ (hai loại bao gồm điều khiển biến tần và điều khiển khởi động trực tiếp) được viết, bao gồm các mô-đun van, mẫu đầu vào tương tự, mẫu đầu ra tương tự, mẫu vòng điều khiển PID, v.v.



Về mặt kiểm soát quy trình, khối GRAPH của SIEMENS được áp dụng để lập trình, làm cho quy trình rõ ràng hơn.



Quá trình sấy được tinh chỉnh thành một số quy trình nhỏ (như vận hành lạnh, vận hành nóng, vận hành nước, vận hành vật liệu, sấy khô, v.v.).



Mục đích của hệ thống điều khiển tự động là đảm bảo hoạt động bình thường của thiết bị và đạt được sự ổn định về chất lượng sản phẩm bằng cách kiểm soát và giám sát các thông số quy trình quan trọng của máy sấy phun.
