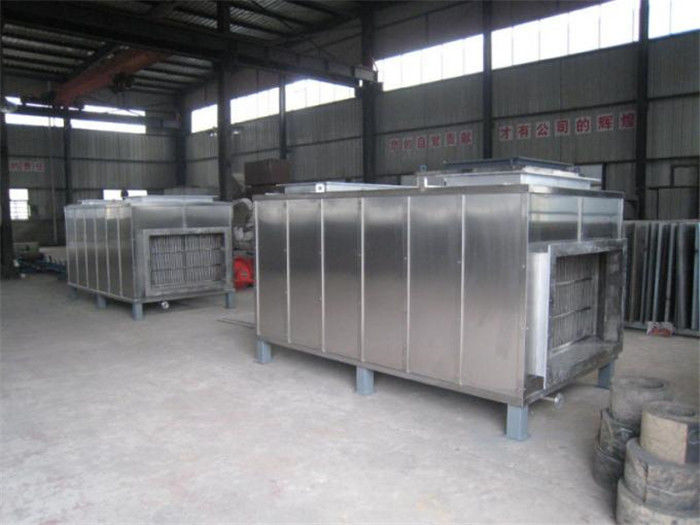

Khả năng tương thích tốt Hệ thống thu hồi nhiệt thải 316L

Mô tả sản phẩm

Dòng RH Hệ thống thu hồi nhiệt thải

Chi tiết sản phẩm: Thiết bị sấy phun Thiết bị thông gió thu hồi nhiệt thải Cấu trúc nhỏ gọn / Hệ thống thu hồi nhiệt thải

Giơi thiệu sản phẩm:

Thiết bị thu hồi nhiệt thải là một dạng thiết bị trao đổi nhiệt, trong đó khí thải nóng từ lò được dẫn liên tục dọc theo một hệ thống ống thoát nhiệt tại đó chúng truyền nhiệt cho không khí đi vào hoặc nhiên liệu ở dạng khí.

Sấy dây chuyền sản xuất XIANDAO với bộ trao đổi nhiệt thu hồi nhiệt thải hiệu quả: Tình huống cực sạch, hiệu quả khi xả dây chuyền sấy 200 ºC, với không khí trong lành 165 ºC vào lò để giảm tiêu thụ điện năng của lò sưởi điện;

Các đặc điểm của Máy gia nhiệt không khí kiểu tấm lục giác này:
So với thiết bị gia nhiệt sơ bộ truyền thống, thiết bị gia nhiệt sơ bộ dạng tấm này có mật độ bề mặt gia nhiệt cao, chống ăn mòn tốt, tuổi thọ dài, cấu trúc nhỏ gọn, che phủ diện tích nhỏ hơn, giảm áp suất nhỏ, hệ số rò rỉ thấp.
Hệ thống Counter-flow có hiệu suất cao, các kênh dẫn khí thẳng đứng và dễ dàng làm sạch.

Kỹ thuật chỉ số hiệu suất /Thông số:

Đặc điểm chính của ống dẫn nhiệt:

1. Khởi động nhanh, truyền nhiệt nhanh
2. Khả năng chịu nhiệt nhỏ, nhiệt độ đồng đều tốt
3. Độ dẫn nhiệt cao.14MW / mC
4. Khả năng truyền nhiệt lớn
5. Phạm vi nhiệt độ rộng
6. Áp suất làm việc thấp
7. Tương thích tốt
8. Tuổi thọ dài
9. Ứng dụng an toàn và đáng tin cậy
10. Phần tử truyền nhiệt, dù ở trạng thái kích thích nhiệt hay trạng thái tĩnh, sẽ không tạo ra bất kỳ chất phóng xạ nào có hại cho cơ thể con người

Lợi thế:

Nồi hơi nhiệt thải và nồi hơi thu hồi nhiệt, bao gồm quá trình gia nhiệt khí, bộ quá nhiệt hơi, bộ gia nhiệt không khí phụ, v.v. Bề mặt vây bên ngoài, tăng diện tích truyền nhiệt, cải thiện sự thay đổi hiệu suất nhiệt. Sử dụng tia X, siêu âm, bột từ, các phương pháp kiểm tra không phá hủy như tính thấm, để đảm bảo chất lượng của thiết bị.

Thông số kỹ thuật:

Hình ảnh và sơ đồ bộ trao đổi nhiệt khí-không khí thải:

Giới thiệu công nghệ ống dẫn nhiệt

Ống dẫn nhiệt là một loại phần tử dẫn nhiệt mới có hệ số dẫn nhiệt siêu cao.Từ những năm 80 đã được phát triển ống nhiệt khí - thiết bị trao đổi nhiệt khí, ống nhiệt khí - thiết bị trao đổi nhiệt nước, ống nhiệt thải nhiệt lò móng ngựa, máy sinh hơi ống nhiệt, ống dẫn nhiệt bếp không khí nóng và các sản phẩm ống nhiệt khác.Ống nhiệt được sử dụng rộng rãi trong ngành vật liệu xây dựng, ngành công nghiệp luyện kim, hóa chất và hóa dầu, kỹ thuật điện, công nghiệp dệt may, công nghiệp thủy tinh, kỹ thuật điện và điện tử, v.v.

Nguyên lý làm việc của ống nhiệt

Ống dẫn nhiệt là thành phần cốt lõi của thiết bị bay hơi ống nhiệt thải.Truyền nhiệt qua nhiệt ẩn biến đổi pha của môi chất công tác trong ống chân không kín.Hiệu suất truyền nhiệt tương tự như tính chất dẫn điện của chất siêu dẫn, có khả năng truyền nhiệt cao và hiệu quả truyền nhiệt tốt.Một ống dẫn nhiệt trọng lực điển hình như hình vẽ cho thấy, ống kín được hút chân không, sau đó chứa đầy một lượng nhỏ môi chất làm việc.Và đầu dưới của ống nhiệt được đốt nóng, môi chất công tác hấp thụ nhiệt và hóa hơi thành hơi, dưới sự chênh lệch áp suất nhỏ, hơi đi đến đầu ống nhiệt và tỏa nhiệt ra bên ngoài, sau đó môi chất công tác ngưng tụ thành chất lỏng. một lần nữa, chất lỏng dọc theo thành trong của ống dẫn nhiệt quay trở lại phần dưới được đốt nóng dưới tác dụng của trọng lực.Sau đó lại hấp thụ nhiệt.Định kỳ, liên tục truyền nhiệt từ đầu này sang đầu kia.

Vì đó là truyền nhiệt thay đổi pha, nhiệt trở của ống nhiệt rất nhỏ, ống dẫn nhiệt có khả năng truyền nhiệt lớn hơn với sự chênh lệch nhiệt độ nhỏ hơn.Và cấu tạo ống nhiệt rất đơn giản, có đặc tính nhiệt một chiều, đặc biệt do cơ chế độc đáo của ống dẫn nhiệt, sự trao đổi nhiệt giữa chất lỏng lạnh và nóng được thực hiện bên ngoài ống, và có thể dễ dàng tăng cường truyền nhiệt.

Đặc điểm cấu tạo của thiết bị trao đổi nhiệt đường ống nhiệt:

1. Dễ dàng cài đặt. Lắp đặt thiết bị thu hồi nhiệt thải, không cần sửa đổi móng ngựa hơi nước ban đầu hoặc lò nung công nghiệp.Không có giới hạn về môi trường, Ống dẫn nhiệt có thể được thiết kế theo yêu cầu của môi trường.

2. An toàn và đáng tin cậy. Đường ống nhiệt đẳng nhiệt tốt, truyền nhiệt nhanh, hiệu quả cao.Sự cộng hưởng xảy ra trong quá trình truyền nhiệt, không tạo ra bụi bẩn và cản trở thông gió.Sẽ không ảnh hưởng đến lò nung móng ngựa hơi nước hoặc lò nung hoạt động bình thường trong bất kỳ điều kiện nào.

3. Độ biến thiên của mật độ.Ống dẫn nhiệt có thể thay đổi độc lập vùng truyền nhiệt của phần dàn bay hơi.Nó có nghĩa là ống dẫn nhiệt có thể giảm diện tích làm nóng của nhiệt hấp thụ và tăng diện tích giải phóng nhiệt làm mát.Hoặc Ống dẫn nhiệt có thể làm tăng diện tích làm nóng của nhiệt hấp thụ, và giảm diện tích tỏa nhiệt làm mát.

4. Ứng dụng rộng rãi.Có thể được sử dụng trong thực phẩm, điều khiển, vật liệu xây dựng, thép, điện tử, hóa chất, chế biến gỗ, giấy, dược phẩm, quần áo, đồ uống, máy móc và các ngành công nghiệp khác.Có thể thích nghi với nhiều loại môi trường làm việc khắc nghiệt.

5. Tuổi thọ cao.Chống ăn mòn, nhiệt độ cao, tuổi thọ 8-10 năm.

6. Tiết kiệm năng lượng.tiết kiệm năng lượng 10% -30%, giảm phát thải 10% -20%, thời gian thu hồi vốn đầu tư thiết bị ngắn, 3-10 tháng có thể thu hồi toàn bộ vốn đầu tư.

7. Bảo trì dễ dàng.Dễ dàng loại bỏ bụi, bảo trì thuận tiện.

Nguyên lý làm việc

Không khí ẩm đi vào khu vực sưởi ấm từ phía dưới của thiết bị.

Sau khi đáy ống nóng hấp thụ nhiệt, và môi chất làm việc trong ống nóng sẽ được bay hơi và hấp thụ nhiệt bốc hơi từ không khí ẩm.Sau khi bay hơi, hơi nước sẽ đi lên phía trên của không khí nóng, đồng thời, nó có thể được ngưng tụ trước, và giải phóng nhiệt lượng tiềm năng cho khu vực tỏa ra không khí nóng.và chất ngưng tụ sẽ quay trở lại do trọng lực nặng, và liên tục nhận nhiệt, và lặp lại việc truyền nhiệt từ khu vực sưởi ấm đến khu vực tỏa nhiệt, và làm nóng phần mới để thu hồi nhiệt thải.
