Chế biến khoáng sản Máy nghiền bột 5kg SUS316

Mô tả sản phẩm

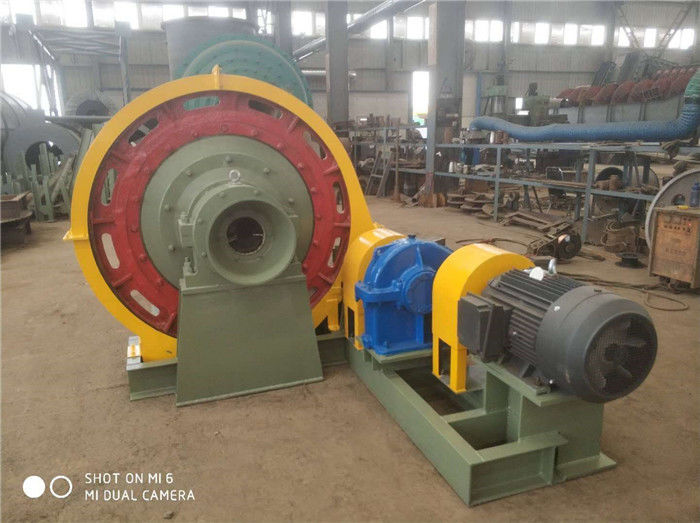

máy cán que

Máy nghiền thanh là một trống quay, gây ra ma sát và tiêu hao giữa các thanh thép và các hạt quặng.Máy nghiền dạng que ít phổ biến hơn máy nghiền bi để nghiền khoáng. Các thanh được sử dụng trong máy nghiền, thường là thép cacbon cao, có thể khác nhau về cả chiều dài và đường kính.Tuy nhiên, các thanh càng nhỏ thì tổng diện tích bề mặt càng lớn và do đó, hiệu quả mài càng lớn.

Thông tin chi tiết sản phẩm:

1. Tập quán

Được sử dụng rộng rãi trong chế biến khoáng sản, hóa chất, vật liệu xây dựng và các ngành công nghiệp khác, làm nhiều loại quặng hoặc vật liệu mài mòn khác cho mục đích nghiền.

2. Cách thức hoạt động

Máy nghiền được dẫn động cạnh và kiểu xả trung tâm.Khi thân máy quay, thân máy mài cứng được truyền lực ma sát liên tục thực hiện chuyển động phóng ra.Vật liệu có độ mài cao do tác động và mài của cơ thể mài mòn chuyển động.Vật liệu nghiền được xả qua trống xoắn ốc xả.

3. Đặc điểm cấu trúc

Máy nghiền được cấu tạo chủ yếu gồm phần quay, ổ trục chính, thiết bị cấp liệu và thiết bị truyền động.Máy này là một máy nghiền que, sự phóng điện ở đầu bánh răng lớn của thiết bị truyền động.

3.1.Phần tiện: có cấu tạo gồm trụ làm bằng thép tấm bằng phương pháp hàn lăn và hai đầu nắp được nối với nhau bằng bu lông.Trong thân xi lanh được bố trí một tấm lót để bảo vệ thân xi lanh và nắp cuối.Để kiểm tra và thay thế các bộ phận trong thùng máy nghiền và lắp thân máy nghiền vào máy nghiền, máy nghiền được trang bị cửa nghiền.Hai nắp rỗng đầu được nối với hai đầu thùng qua mặt bích.Mặt phẳng của tấm mặt bích và Nhật ký của nắp rỗng yêu cầu độ chính xác gia công cao.Khi nắp cuối là nắp cuối nhỏ, có mặt bích nối bánh răng lớn trên thân xi lanh.Quá trình gia công mặt bích xi lanh cũng cần độ chính xác cao, phần quay của xi lanh được đỡ trên hai ổ trục chính.

3.2.Ổ trục chính không chỉ chịu trọng lượng của toàn bộ cối xay, thân máy nghiền và vật liệu mà còn chịu tác dụng của lực cản mômen khi máy nghiền quay.Để giảm mômen ma sát, tiêu thụ năng lượng, khối lượng công việc làm mát và bôi trơn cũng như thuận tiện cho việc bảo trì, ổ trục chính đã được thay đổi thành ổ lăn hình cầu hướng tâm hai dãy.

3.3.Thiết bị cho ăn: trống xoắn ốc cho ăn.

3.4.Thiết bị xả: trống xoắn xả.

3.5.Thiết bị truyền động: động cơ và hộp giảm tốc dẫn động bánh răng của cầu truyền động thông qua khớp nối, bánh răng ăn khớp với bánh răng lớn cố định ở phần quay làm cho cối xay quay.Bố trí truyền động của máy nghiền không được thay đổi theo ý muốn.Nếu vì lý do nào đó không thể thay đổi được thì lực của bánh răng trên bánh răng lớn phải đảm bảo luôn hướng lên.Nếu chiều quay của máy nghiền bị thay đổi, các bộ phận hướng của phần quay của máy nghiền phải được thay đổi tương ứng.

3.6 Các thông số kỹ thuật của máy nghiền thanh
