Sự miêu tả

Hệ thống điều khiển tự động được tạo thành từ bộ điều khiển PLC, áp dụng bộ điều khiển logic lập trình S7-315 2DP của công ty SIEMENS và dựa trên phần mềm lập trình STEP 5.5, khởi động và dừng và khóa liên động của nhà máy, điều khiển vòng lặp PID và cảnh báo các thông số quá trình và vv Có thể được thực hiện.Đầu tiên, hệ thống điều khiển chấp nhận các lệnh của người vận hành và sau đó đánh giá xem các điều kiện logic của chương trình quá trình có được đáp ứng theo thông tin trường thu thập được hay không.Nếu các điều kiện được thiết lập, chương trình điều khiển sẽ xuất ra các tín hiệu theo thứ tự cụ thể để kích hoạt hoặc đóng tất cả các loại thiết bị trong quá trình điều khiển.

Giao diện người-máy HMI được cấu hình bởi phần mềm cấu hình SIMATIC WinCC của SIEMENS, phần mềm này thực hiện hoạt động, giám sát trạng thái hoạt động, phân tích dữ liệu, ghi và in hệ thống điều khiển thiết bị sấy.Nó đã hoàn thành sự kết hợp hữu cơ giữa thiết bị hiện trường và nhân sự.Thông qua HMI, người vận hành có thể nhập các lệnh và nhập các thông số hoặc công thức quy trình khác nhau để hoàn thành việc sản xuất các sản phẩm khác nhau, đồng thời, chúng ta có thể nhận được thông tin về trạng thái của hệ thống.Chúng tôi cũng có thể hỏi về thông tin sản xuất hiện tại của hệ thống, hoặc theo dõi (truy vấn) dữ liệu hồ sơ quan trọng của quá trình sản xuất lịch sử.Nếu có tình huống bất thường, hệ thống sẽ phát tín hiệu báo động.

Sơ đồ giao diện bảng điều khiển ICP của máy sấy phun ly tâm chính xác PSD-90

Thông tin chi tiết sản phẩm

Dữ liệu hiện trường được thu thập thông qua S7-315 PLC, và dữ liệu thu thập được hiển thị và ghi lại trên máy tính lấy WinCC làm phần mềm cấu hình bằng cách sử dụng mô-đun CP343-1 thông qua giao thức TCP / IP.

Dữ liệu được thu thập trong PLC cũng được gửi đến một máy tính từ xa thông qua bộ định tuyến công nghiệp (HUB).

Phần mềm PLC và lập trình phần mềm máy tính chủ áp dụng cấu trúc chương trình S88 và thiết kế mô đun hóa.

Theo các đối tượng điều khiển khác nhau, các mẫu động cơ (hai loại bao gồm điều khiển biến tần và điều khiển khởi động trực tiếp) được viết, bao gồm mô-đun van, mẫu đầu vào tương tự, mẫu đầu ra tương tự, mẫu vòng điều khiển PID và v.v.

Theo quan điểm của điều khiển quá trình, khối GRAPH của SIEMENS được áp dụng để lập trình, làm cho quá trình rõ ràng hơn.

Quá trình sấy được cải tiến thành một số quy trình nhỏ (chẳng hạn như vận hành lạnh, vận hành nóng, vận hành nước, vận hành vật liệu, sấy khô, v.v.).

Mục đích của hệ thống điều khiển tự động là đảm bảo thiết bị hoạt động bình thường và đạt được sự ổn định của chất lượng sản phẩm bằng cách kiểm soát và giám sát các thông số quá trình quan trọng của máy sấy phun.

Trang web điều khiển tháp máy sấy phun lớn

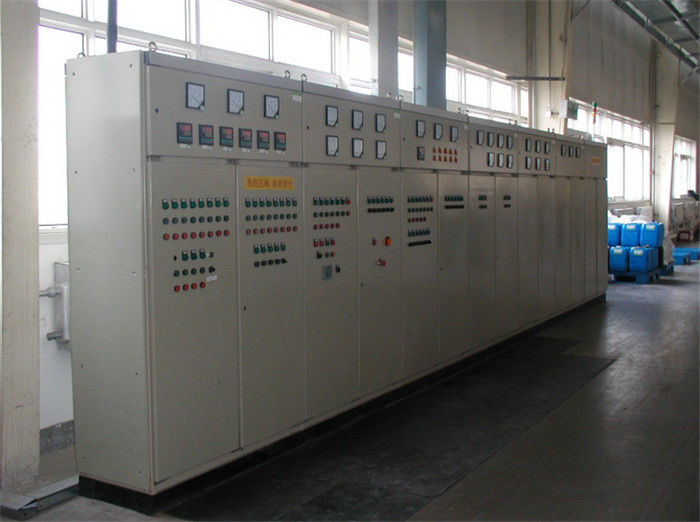

Tủ điều khiển hiện trường tháp máy sấy phun lớn:

Hệ thống điều khiển logic chương trình SIMATIC & Bảng điều khiển cảm ứng
