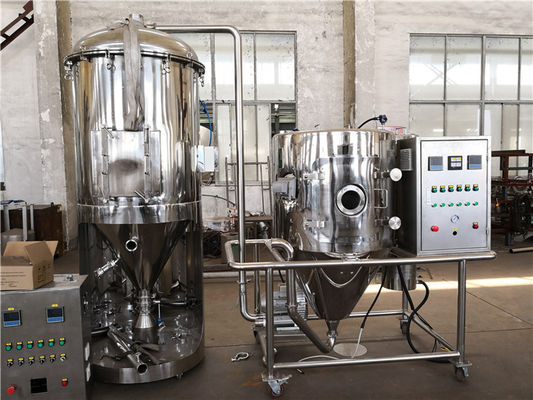

Vật liệu xây dựng Máy sấy phun quay 50000kg / H LPG

Mô tả sản phẩm

LPG Dòng quay tiêu chuẩn / ly tâm Scầu nguyện Dryer



Mô tả chung về nhà máy

Sấy phun là công nghệ được sử dụng rộng rãi nhất trong sản xuất công nghiệp sử dụng chất lỏng để làm khô và tạo hạt, Và nó thích hợp nhất để sản xuất các sản phẩm dạng bột hoặc hạt rắn từ vật liệu lỏng, chẳng hạn như dung dịch, nhũ tương, huyền phù và bột nhão có thể bơm được.

Dòng máy sấy phun dược phẩm chính xác PSD do công ty chúng tôi phát triển có hình thức đẹp, chất lượng cao và không bị hư hỏng sản phẩm mục tiêu sau khi sấy, điều này chắc chắn sẽ cải thiện đáng kể lợi ích kinh tế của nhà máy.

Dòng nhà máy này có thể được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, hóa dầu, luyện kim, gốm sứ, công nghiệp nhẹ, thực phẩm, dược phẩm, vật liệu xây dựng, hóa chất lâm nghiệp và công nghiệp hóa sinh, v.v.



Vật chất:	SUS316 / SUS304 / THÉP CACBON, ETC	Nguồn sưởi ấm:	Hơi nước / Điện / Khí tự nhiên / Diesel / v.v.
Sức chứa:	10-10000kg mỗi giờ	Bốc hơi nước:	5-5000kg mỗi giờ
Nhiệt độ:	120-600'C	Kiểu sấy:	Sấy khô liên tục
Tài liệu:	FAT / IQ / OQ / PQ	Chứng chỉ:	CE / UL / CU-TR
Điều khiển:	HMI & NÚT	Chế độ nguyên tử hóa:	Máy phun quay
Điểm nổi bật:	máy sấy thực phẩm, thiết bị sấy phun





Nguyên lý làm việc

Máy sấy phun ly tâm tốc độ cao dòng LPG sử dụng bộ phun ly tâm tốc độ cao trên đỉnh buồng sấy để nguyên tử hóa thức ăn thành các giọt mịn giống như sương mù, đồng thời dẫn nhiệt và trao đổi khối lượng với không khí nóng đi vào tháp. sự phân bố đặc biệt trong một rãnh chuyển động phù hợp và làm bay hơi nước trong thời gian cực ngắn để tạo thành sản phẩm khô dạng bột đồng nhất.



Xử lý hồ sơ

Sau khi được lọc và làm nóng, không khí đi vào bộ phân phối không khí trên đỉnh của máy sấy.Không khí nóng đi vào phòng sấy theo dạng xoắn ốc và đồng nhất.Đi qua máy phun ly tâm tốc độ cao trên đỉnh tháp, chất lỏng nguyên liệu sẽ quay và được phun thành các hạt chất lỏng dạng sương mù cực mịn.Thông qua thời gian rất ngắn tiếp xúc với không khí nhiệt, vật liệu có thể được làm khô thành sản phẩm cuối cùng.Các sản phẩm cuối cùng sẽ được xả liên tục từ đáy tháp sấy và các xyclon.Khí thải sẽ được thải ra ngoài qua quạt hút.



Ưu điểm của điều này cây đang tiến hành công nghệ



Nó được đặc trưng với quy trình làm khô nhanh chóng, hiệu quả cao, môi trường vận hành nhà máy tốt và mức độ điều khiển tự động hóa tiên tiến, v.v., như

có thể cung cấp một sự đảm bảo mạnh mẽ về công nghệ quy trình để đạt được mức chất lượng cao của sản phẩm mục tiêu, đồng thời có thể duy trì màu sắc, hương thơm và mùi vị của sản phẩm cũng như khả năng phân tán tốt, tính lưu động, độ hòa tan, độ đồng đều và độ tinh khiết cao.



Tốc độ làm khô nhanh, và diện tích bề mặt của chất lỏng vật liệu tăng lên rất nhiều sau khi nguyên tử hóa.Trong luồng không khí nóng, 95% -98% lượng nước có thể bay hơi ngay lập tức và thời gian làm khô chỉ trong vài giây, do đó loại cây này đặc biệt thích hợp để sấy các vật liệu nhạy cảm với nhiệt.



Quá trình sản xuất được đơn giản hóa và thuận tiện để vận hành và kiểm soát.Đối với chất lỏng có độ ẩm từ 40-60% (lên đến 90% đối với vật liệu đặc biệt), chúng có thể được sấy khô thành các sản phẩm bột cùng một lúc, không cần nghiền và sàng lọc sau khi sấy, quy trình sản xuất được giảm thiểu và cải thiện độ tinh khiết của sản phẩm. .



WKhi kích thước hạt và sự phân bố của các sản phẩm cuối cùng, hàm lượng nước còn lại, mật độ khối lượng và hình dạng hạt phải đáp ứng tiêu chuẩn chính xác, sấy phun là một trong những công nghệ mong muốn nhất.



Trong thực tế sản xuất, bằng cách thay đổi các điều kiện vận hành để điều chỉnh các thông số của quá trình, trong một phạm vi nhất định, sẽ thuận tiện cho việc kiểm soát và quản lý cỡ hạt sản phẩm, khối lượng riêng, độ ẩm, v.v.



Ngoài ra, cây sau khi gia nhiệt và nấu chảy còn có thể ứng dụng để tạo lạnh, tạo hạt cho một số nguyên liệu đặc biệt là sáp polyetylen, phân sinh học, phân phức hợp,….



Mô tả chức năng



1. Các thành phần cốt lõi của bộ phun: Tất cả các vòng bi có độ chính xác cao (vòng bi SKF, Thụy Điển), giá trị rung không tải ≤ 5μm lo, giá trị rung quảng cáo ≤ 15μm;

2. Hoạt động không sự cố: lên đến 7.000 giờ hoặc hơn;

3. Atomizer tổng lượng cho ăn: 1-50.000kg / h;

4. Hệ thống điều khiển điện: phụ cấp, kích thước, nhiều lựa chọn điều khiển để đáp ứng các nhu cầu khác nhau;cách tiếp cận logic cổ điển;hệ thống mô phỏng quá trình động;Lập trình phần mềm đặc biệt FX-DU / WIN-C;Điều khiển PLC;giám sát cấu hình;giao diện người máy màn hình cảm ứng điều khiển hoạt động;

5. Máy sấy dược phẩm có thể được bổ sung: lắc, quét khí, áo làm mát và các thiết bị khác, tất cả các đường ống đều tuân thủ các yêu cầu của GMP.



Giới thiệu về các hệ thống cấu hình chính của nhà máy



Đối với máy sấy phun quay tốc độ cao dòng LPG, nó bao gồm hệ thống cung cấp thức ăn, hệ thống lọc và sưởi ấm không khí, hệ thống phun thức ăn, buồng sấy, hệ thống xả khí và thu gom sản phẩm, hệ thống điều khiển điện, v.v., mô tả cho từng hệ thống như sau:



1. Hệ thống phân phối chất lỏng bao gồm bồn chứa chất lỏng, bộ lọc từ tính, máy bơm, v.v. để đảm bảo chất lỏng đi vào bộ phun một cách trơn tru.

2. hệ thống lọc không khí và hệ thống sưởi



Trước khi không khí trong lành đi vào máy sưởi, nó phải đi qua bộ lọc Trước & sau, sau đó đi vào máy sưởi để sưởi ấm.Đối với phương pháp sưởi ấm, có bộ tản nhiệt hơi nước nóng bằng điện, lò gas, v.v.Lựa chọn phương pháp nào tùy thuộc vào điều kiện địa điểm của khách hàng. Để đảm bảo môi chất sấy đi vào buồng sấy với độ tinh khiết cao, không khí được làm nóng phải đi qua bộ lọc Hiệu suất cao trước khi vào buồng sấy.



3. Hệ thống nguyên tử hóa

Hệ thống nguyên tử hóa bao gồm máy phun ly tâm tốc độ cao với biến tần, v.v.Bột từ máy phun ly tâm tốc độ cao có kích thước từ 40-120 micron.



4. Hệ thống buồng sấy



Buồng sấy bao gồm vỏ xoắn ốc, bộ phân phối khí nóng, chính

tháp và các phụ kiện liên quan.

a) Vỏ xoắn ốc và bộ phân phối khí nóng: vỏ xoắn ốc và bộ phân phối khí nóng ở đầu vào không khí của đỉnh tháp có thể điều chỉnh góc quay của luồng không khí theo điều kiện cụ thể, dẫn hướng luồng không khí bên trong tháp một cách hiệu quả và tránh vật liệu dính trên tường. ở giữa có vị trí lắp đặt đầu phun.

b) Tháp sấy: Thành trong là tấm gương SUS, hàn bằng hồ quang hàn.Vật liệu cách nhiệt là đá len.

c) Tháp là hố ga và cổng xem để thuận tiện cho việc vệ sinh, bảo dưỡng tháp.Đối với giao diện cơ thể tháp chéo, khuỷu tay ống được thiết kế vòng cung, giảm góc chết;loại kín.

d) Tháp chính được trang bị búa thổi khí, điều khiển bằng xung, đập vào tháp sấy chính kịp thời để tránh bụi bám trên tường.



5. Hệ thống hút khí và thu gom sản phẩm

Đối với hệ thống thu thập vật liệu, có một số loại.Chẳng hạn như lốc, lốc + lọc túi, lọc túi, lốc + máy lọc nước, v.v.Phương pháp phụ thuộc vào tài sản vật chất của chính nó.Đối với hệ thống lọc cho không khí đầu ra, chúng tôi có bộ lọc theo yêu cầu.



6. Hệ thống điều khiển điện

HMI + PLC, mỗi thông số có thể được hiển thị trên màn hình.Mọi thông số có thể được kiểm soát và ghi lại một cách dễ dàng.



Lưu đồ (1)





Lưu đồ (2)

Duyệt qua của các phần chính của kế hoạcht:



Atomizer: Cơ chế làm mát ở đỉnh tháp làm giảm nhiệt độ của thành bên trong tháp;Những cải tiến kỹ thuật của các biện pháp thiết thực và hiệu quả này đã giải quyết được các vấn đề thực tế, và cũng đại diện cho một bước tiến công nghệ khác trong vấn đề làm khô các chất chiết xuất từ ​​y học cổ truyền Trung Quốc.



Đặc trưng của Rotary Atomizer



◆ Tốc độ sấy cao khi nguyên tử hóa chất lỏng vật liệu, diện tích bề mặt của vật liệu sẽ tăng lên rất nhiều.Trong luồng không khí nóng, 95% -98% nước có thể bị bay hơi ngay lập tức.Việc hoàn thành việc sấy khô chỉ mất vài giây.Điều này đặc biệt thích hợp để làm khô các vật liệu nhạy cảm và nhiệt.

◆ Sản phẩm cuối cùng của nó có độ đồng đều, khả năng chảy và độ hòa tan tốt.Và các sản phẩm cuối cùng có độ tinh khiết cao và chất lượng tốt.

◆ Quy trình sản xuất đơn giản, vận hành và kiểm soát dễ dàng.Chất lỏng có độ ẩm từ 40-60% (đối với các vật liệu đặc biệt, hàm lượng có thể lên đến 90%) có thể được làm khô thành các sản phẩm dạng bột hoặc hạt mỗi lần một lần.Sau quá trình sấy khô, không cần phải đập và phân loại, do đó giảm bớt các quy trình vận hành trong sản xuất và nâng cao độ tinh khiết của sản phẩm.Đường kính hạt sản phẩm, độ lỏng và hàm lượng nước có thể được điều chỉnh thông qua việc thay đổi điều kiện hoạt động trong một phạm vi nhất định.Nó rất thuận tiện để kiểm soát và vận hành.



Bộ phân phối khí nóng (nghĩa là bộ phân phối khí nóng và khí nóng):qua buồng tạo luồng gió xoắn ốc logarit, không khí nóng được phân bố đều theo hướng chu vi;có hai nhóm cánh dẫn hướng, và hướng gió và tốc độ được điều chỉnh bằng cách điều chỉnh góc của cánh dẫn hướng để không khí nóng và các giọt nguyên tử tiếp xúc tốt nhất;đồng thời, không khí nóng được phân bố đều và xoắn ốc vào tháp sấy, tiếp xúc đều với các giọt nguyên tử của vật liệu và đạt được hiệu quả sấy lý tưởng.



Các thông số kỹ thuật khác nhau của đĩa phun quay

Máy cân bằng động cho đĩa nguyên tử hóa

Một máy bơm trục vít NETZSCH liên tục cung cấp nguồn cấp dữ liệu huyền phù cho bộ phun quay

Lắp ráp điều khiển đầu đốt bằng khí đốt trực tiếp

Đầu đốt đốt gas trực tiếp

Nhà phân phối hàng không



Các thông số kỹ thuật:

Kiểu Mục		LPG -5	LPG -25	LPG -50	LPG -100	LPG -150	LPG -200	LPG -500	LPG -800	LPG -1000	LPG -2000	LPG -3000	LPG -4500	LPG -6500
Bốc hơi nước (kg / h)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
Loại phun / phun		Máy phun quay
Tốc độ Atomizer (r / phút)		25000		18000		16000			12000-13000			11000-12000
Đường kính nguyên tử (mm)		50		102		108			180-210		Xác định theo yêu cầu quy trình
Đường kính của buồng (m)	D	0,9	1,75	2.3	2,7	3	3.2	4,7	5,6	6.2	Được xác định theo quy trình, điều kiện địa điểm và yêu cầu của người dùng
L (m)	M	1,6	4	4,5	5.2	7	7,5	12,5	13,5	14,5
W (m)	L	0,91	2,7	2,8	3.5	5.5	6	số 8	12	14
H (m)	H	1,75	4,5	5.5	6,7	7.2	số 8	10	11	15
Chiều cao nâng của bộ phun (m)	H1	-	2,5	2,5	3.2	3.2	3.2	3.2	3.2	3.2
Lưu ý: Lượng nước bay hơi liên quan đến đặc tính của vật liệu, hàm lượng chất rắn và nhiệt độ của luồng khí nóng vào và ra.



Đường cong bốc hơi ẩm:

Do máy sấy phun thuộc loại thiết bị không đạt tiêu chuẩn, thay đổi theo các yếu tố về yêu cầu công nghệ của người sử dụng, chức năng của vật liệu và điều kiện hiện trường nên có thể chọn biểu đồ để người sử dụng tham khảo.Vui lòng điền vào “Mẫu Điều kiện Thiết kế” và gửi lại cho công ty chúng tôi.Chúng tôi sẽ cung cấp cho bạn một kế hoạch cấu hình hợp lý.



Lưu ý: đối với khả năng bay hơi của nước, nó liên quan đến đặc tính vật liệu, nhiệt độ đầu vào và đầu ra, vui lòng tham khảo sơ đồ sau.





Nguyên hình chụps của cây và nó là cài đặt

Máy sấy phun dạng quay có đường kính 9 mét



Phạm vi áp dụng



◆ Công nghiệp hóa chất: Natri florua (kali), thuốc nhuộm và bột màu kiềm, thuốc nhuộm trung gian, phân bón hợp chất, axit silicic formic, chất xúc tác, tác nhân axit sunfuric, axit amin, cacbon trắng, v.v.

◆ Chất dẻo và nhựa: AB, nhũ tương ABS, nhựa axit uric, nhựa aldehyde phenolic, nhựa urê-formaldehyde, nhựa formaldehyde, polythene, poly-chloroprene, v.v.

◆ Công nghiệp thực phẩm: Sữa bột béo, đạm, sữa bột ca cao, sữa bột thay thế, lòng trắng trứng (lòng đỏ), thực phẩm và thực vật, yến mạch, nước cốt gà, cà phê, trà hòa tan hòa tan, gia vị thịt, đạm, đậu nành, đạm đậu phộng, dịch thủy phân và kể từ đó trở đi.

◆ Đường, xi-rô ngô, tinh bột ngô, glucose, pectin, đường mạch nha, kali axit sorbic, v.v.

◆ Gốm: Ôxít nhôm, vật liệu gạch men, ôxít magiê, bột talc, v.v.



Hệ thống điều khiển tự động hóa công nghiệp tiên tiến

Hệ thống điều khiển tự động thông qua các bộ điều khiển logic chuyên nghiệp của Siemens PLC S7-315 Phần mềm lập trình dựa trên 2DP STEP7 5.5.với thiết bị khởi động, dừng và khóa liên động, vòng lặp PID thể hiện các thông số quy trình và chức năng xử lý cảnh báo.

Đầu tiên, hệ thống điều khiển là chấp nhận lệnh của người vận hành, và sau đó nếu các điều kiện theo logic của cảnh thu thập thông tin để xác định quá trình được thực hiện bởi chương trình được đáp ứng.Nếu điều kiện được thỏa mãn, chương trình điều khiển theo thứ tự cụ thể sẽ phát ra tín hiệu để bật hoặc tắt quá trình điều khiển các loại thiết bị.



Giao diện người-máy HMI sử dụng phần mềm cấu hình của Siemens SIMATIC WinCC để đạt được hệ thống điều khiển thiết bị sấy để vận hành, giám sát, phân tích dữ liệu, ghi và in.Nó hoàn thành sự kết hợp của thiết bị tại chỗ và nhân viên vận hành.Thông qua HMI, người vận hành có thể nhập một lệnh, hoặc một công thức khác hoặc các thông số quy trình để hoàn thành các sản phẩm khác nhau;đồng thời nhận được thông tin về trạng thái hệ thống;và truy vấn thông tin hệ thống về quy trình sản xuất hiện tại hoặc quy trình ghi dữ liệu quan trọng trong quá trình sản xuất (truy vấn) trước đây (truy vấn);trong trường hợp bất thường, hệ thống sẽ gửi tín hiệu báo động.



Bảng điều khiển ICP Máy sấy phun ly tâm LPG-1200

Phòng điều khiển hiện trường tháp phun lớn





Lựa chọn tùy chọn:



◆ Loại thiết bị hoàn chỉnh này được sản xuất dựa trên thiết kế tùy chỉnh.Không phải tất cả các tính năng chức năng cung cấp cho tất cả các thiết kế.Cấu hình thực tế phải được thực hiện theo hợp đồng hoặc thỏa thuận đã ký.

◆ Đối với các thành phần điện chính, chúng tôi có các lựa chọn thương hiệu quốc tế như ABB, Siemens hoặc Schneider hoặc các thương hiệu khác

◆ Đối với vật liệu cho máy, chúng tôi có các lựa chọn về AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, thép carbon, v.v.

◆ Đối với hệ thống điều khiển, chúng ta có các lựa chọn về nút nhấn, PLC + HMI, v.v.Chúng tôi có thể thiết kế hệ thống điều khiển khi cần thiết.

◆ Chúng tôi có thể thiết kế hệ thống chống cháy nổ cho máy sấy phun theo yêu cầu của khách hàng.

◆ Đối với hệ thống lắp cho máy sấy phun, chúng tôi có thể cung cấp nó, chẳng hạn như cấp liệu

hệ thống, hệ thống vận chuyển khí nén và như vậy.

◆ Đối với hệ thống sưởi cho nhà máy rất linh hoạt.chúng ta có thể cấu hình.

nó dựa trên điều kiện địa điểm của khách hàng, chẳng hạn như hơi nước, điện, lò gas, v.v., tất cả chúng đều có thể thiết kế để phù hợp với máy sấy phun của chúng tôi.

◆ Nếu không có hệ thống sưởi, nó có thể như một máy làm mát để tạo ra các hạt với không khí làm mát.

◆ Trang thiết bị R&D hoàn chỉnh và chuyên nghiệp, dịch vụ thử nghiệm sản phẩm khoa học và hợp lý, trao đổi công nghệ sản xuất sâu rộng và chuyên sâu, nền tảng dịch vụ nghiên cứu và thăm dò:

Công ty XKIANDAO có thể cung cấp cho khách hàng các thử nghiệm quy trình khác nhau và các dịch vụ xác minh thử nghiệm trong một loạt phòng thí nghiệm như YPG, LPG, PSD, BYP, PFSD, v.v., và các quy mô thí điểm nhỏ hoặc thậm chí một số lượng nhỏ các đơn vị thử nghiệm kiểu sản xuất.Các nhà máy này đã xác minh tính khả thi của việc áp dụng kỹ thuật nhiều loạt san lấp mặt bằng, xác định điều kiện quy trình sản xuất tốt nhất và cung cấp mẫu để phân tích thị trường.



Để ýS trước khi đặt hàng:



◆ Tên và tính chất vật lý của thức ăn: hàm lượng rắn (hoặc hàm lượng nước), độ nhớt, sức căng bề mặt, giá trị PH.

◆ Dung tích bột sau khi sấy, hàm lượng nước dư cho phép, kích thước hạt, nhiệt độ cho phép.

◆ Sản xuất, giờ làm việc hàng ngày / ca.

◆ Năng lượng sẵn có: có áp suất hơi, công suất điện, có sẵn than, dầu, khí đốt.

◆ Yêu cầu kiểm soát: nhiệt độ đầu vào và đầu ra có cần được kiểm soát tự động hay không.

◆ Yêu cầu về thu gom bột: có lắp đặt bẫy túi hay không và yêu cầu của môi trường đối với khí thải.

◆ Các yêu cầu đặc biệt khác.



Dịch vụ thử nghiệm trả phí:

Chúng tôi hoan nghênh các khách hàng mới và cũ trả lời đầy đủ bảng câu hỏi công khai, toàn diện và chuyên nghiệp --- dựa trên Đặc tả yêu cầu của người dùng (URS), do bộ phận bán hàng của công ty chúng tôi đưa ra trong giai đoạn chuẩn bị cho nghiên cứu thị trường.



Công ty có thể thiết kế nó cho bạn trên cơ sở các đặc tính vật liệu khác nhau của người dùng, chế độ sưởi ấm khác nhau, yêu cầu điều khiển khác nhau, nhu cầu đầu ra khác nhau, điều kiện sản phẩm khác nhau, bố trí xưởng khác nhau, yêu cầu sạch tại chỗ (CIP) khác nhau, v.v. , để đáp ứng yêu cầu của những người dùng khác nhau.

Tất cả các loại máy thí nghiệm được trang bị trong công ty để người dùng thử nghiệm xác nhận các đặc tính sấy.Bạn được hoan nghênh đến công ty chúng tôi để thử nghiệm.
