Nút điều khiển HMI Máy sấy chất lỏng ngang SUS304 XF
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | XIANDAO |
| Chứng nhận: | CE / UL / SGS / EAC / CR – TU |
| Số mô hình: | XF |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Negotiation |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 8 ~ 18 TUẦN |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Máy sấy tầng chất lỏng ngang XF | Vật chất: | THÉP SUS316 / SUS304 / CARBON, ETC |
|---|---|---|---|
| Nguồn sưởi: | Hơi nước / Điện / Khí tự nhiên / v.v. | Sức chứa: | Tùy chỉnh |
| Điều khiển: | HMI & NÚT | Tài liệu: | FAT / IQ / OQ / PQ |
| Điểm nổi bật: | Máy sấy tầng chất lỏng ngang XF,máy sấy tầng chất lỏng ngang SUS304,thiết bị XF FBD |
||
Mô tả sản phẩm

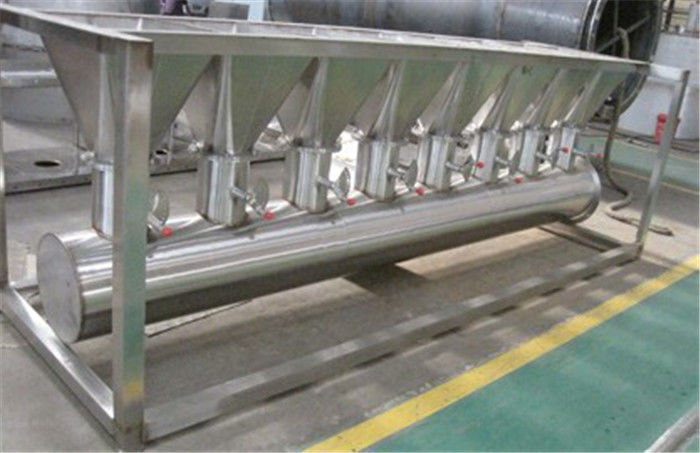

XF Ngang (Máy sấy chất lỏng ngang) (FBD)
Sản phẩm mô tảsự:
Máy sấy tầng sôi nằm ngang, còn được gọi là máy sấy tầng sôi, được sử dụng chủ yếu để sấy khô vật liệu dạng bột hoặc dạng hạt.Và nó được sử dụng rộng rãi như máy sấy trong công nghiệp.Thiết bị này có cấu tạo đơn giản, vận hành thuận tiện và hiệu suất nhiệt cao, được sử dụng rộng rãi trong các ngành hóa chất, khai thác mỏ, y học, thực phẩm, chế biến ngũ cốc, thức ăn chăn nuôi, xử lý nước thải công nghiệp và thành phố.
Sau hơn 20 năm sử dụng và cải tiến, ngày nay, nó đã trở thành một thiết bị sấy thông dụng trong các lĩnh vực dược phẩm, hóa chất, thực phẩm, công nghiệp chế biến ngũ cốc, v.v.Nó bao gồm bộ lọc không khí, tầng chất lỏng, bộ tách xyclon, bộ hút bụi, quạt ly tâm tốc độ cao, tủ điều khiển, v.v.
Vì sự khác biệt về đặc tính của nguyên liệu, cần phải trang bị hệ thống khử bụi phù hợp với nhu cầu cần thiết.Nó có thể chọn cả bộ tách xyclon và bộ lọc túi vải hoặc chỉ chọn một trong số chúng.Nhìn chung, nếu khối lượng riêng của nguyên liệu nặng thì có thể chọn máy xyclon, nếu khối lượng riêng của nguyên liệu nhẹ có thể chọn bộ lọc túi để thu gom.Hệ thống vận chuyển khí nén có sẵn theo yêu cầu.Có hai loại hoạt động cho máy này --- loại liên tục và gián đoạn.
Chi tiết sản phẩm: Máy sấy tầng chất lỏng ngang dòng XF (FBD) Máy sấy tầng chất lỏng
| Vật chất: | SUS316 / SUS304 / THÉP CACBON, ETC | Nguồn sưởi ấm: | Hơi nước / Điện / Khí tự nhiên, v.v. |
| Tài liệu: | FAT / IQ / OQ / PQ | Sức chứa: | Tùy chỉnh |
| Điều khiển: | HMI & NÚT | Động cơ: | ABB SEW |
Wnguyên tắc orking:
Sử dụng nguyên lý tầng sôi, các hạt rắn lơ lửng trong môi trường sấy khí nóng trong quá trình sấy.Vật liệu rắn dạng hạt được đưa đến máy sấy tầng sôi bằng máy cấp liệu.Quạt gió sẽ thổi không khí nóng sạch đã lọc được đun nóng vào tầng sôi ở đáy đĩa phân phối và quá trình sôi để nhiệt hóa khí - rắn và trao đổi khối lượng để đốt nóng vật liệu rắn.Và môi trường nhiệt tiếp xúc hoàn toàn với các hạt rắn cần làm khô.Bởi vì vật liệu khuấy động dữ dội, sức cản của màng khí giảm đáng kể, do đó, cường độ sấy rất cao.Sau khi được làm nóng bằng bộ lọc không khí và bộ gia nhiệt, không khí được chuyển vào đáy của một buồng nhỏ theo từng nhánh, và đi vào buồng sấy thông qua tấm đục lỗ, làm khô màn lưới đục lỗ cho đến khi vật liệu được sấy khô.Vật liệu đã sấy khô được xả ra khỏi cửa xả.Khí thải được thải ra từ đỉnh tầng sôi và năng lượng rắn sẽ được thu bằng thiết bị tách xyclon hoặc bộ lọc bụi túi vải.
Trong khi đi qua bộ tách xyclon và bộ lọc túi, không khí thải cuối cùng đi ra khỏi đỉnh buồng sấy và được quạt gió thải ra ngoài.
Sản xuất tự động có thể được thực hiện.Nó là một loại thiết bị sấy liên tục.Tốc độ sấy nhanh, nhiệt độ sấy thấp nên đảm bảo chất lượng sản phẩm và phù hợp với các yêu cầu của GMP.
Đặc điểm hiệu suất:
A, cấu trúc đơn giản và bảo trì thuận tiện.
B, hoạt động dễ dàng và chạy ổn định
C, khí - rắn tiếp xúc đều, tốc độ tương đối và tốc độ truyền nhiệt, hiệu suất nhiệt lớn.
D, không có bộ phận quay, bộ phận rung, chi phí bảo trì thấp.
F, nhiệt độ sấy thấp để vật liệu nhạy cảm với nhiệt và các hạt sẽ không bị hỏng.
Vật liệu thích ứng:
Tầng sôi nhiều buồng nằm ngang phù hợp với các loại hạt trung bình có kích thước như hạt, bột, khối và vật liệu sấy nhạy cảm với nhiệt từ 50 đến 5000 micron.Nó có thể được sử dụng rộng rãi trong hóa chất, khai thác mỏ, y học, chế biến thực phẩm, thực phẩm, thức ăn chăn nuôi, công nghiệp và ngành xử lý nước thải thành phố.
Ứng dụng:
Quy trình sấy thuốc, hóa chất nguyên liệu, thực phẩm, chế biến ngũ cốc, thức ăn chăn nuôi, v.v.Ví dụ như thuốc sống, thuốc viên, thuốc bắc, thực phẩm bảo vệ sức khỏe, đồ uống, mầm ngô, thức ăn chăn nuôi, nhựa thông, axit xitric và các loại bột khác.Đường kính thích hợp của nguyên liệu thô thường là 0,1-0,6mm.Đường kính áp dụng nhất của nguyên liệu thô sẽ là 0,5-3mm.
Sơ đồ cài đặt:
Loại A: được trang bị bộ tách xyclon Loại B: Túi trong Loại C: Được trang bị bộ tách xyclon + bộ lọc túi
1. Cổng cho ăn 2. Máy chính 1. cổng cho ăn 2. Túi bên trong 1. Cổng cho ăn 2. Máy chính
3. Máy sưởi 4. Quạt thổi 3. Máy chính 4. Máy sưởi 3. Máy sưởi 4. Quạt thổi
5. Bộ tách lốc 6. Quạt hút 5. Quạt thổi 6. Quạt hút 5. Bộ tách lốc & lọc túi
7. Cổng xả vật liệu 7. Cổng xả 6. Quạt hút 7. Cổng xả
hướng dẫn cài đặt:
1. Thiết bị phải được đặt thẳng hàng, cố định bằng bu lông móng và các bộ phận phải được niêm phong tốt.
2. Quạt có thể được đặt bên ngoài phòng hoặc đặt nó trong phòng riêng biệt
3. Bố cục có thể được điều chỉnh dựa trên điều kiện trang web.
CÁC THÔNG SỐ KỸ THUẬT
|
Mô hình Sự chỉ rõ |
XF0,25-1 (XF10) |
XF0,25-2 (XF20) |
XF0,25-3 (XF30) |
XF0,25-6 | XF0.3-2 | XF0.3-4 | XF0.3-6 | XF0.3-8 | XF0.3-10 | XF0.4-4 | XF0.4-6 |
|
Diện tích của lớp giường (m2) |
0,25 | 0,5 | 1,0 | 1,5 | 0,6 | 1,2 | 1,8 | 2,4 | 3.0 | 1,6 | 2,4 |
|
Công suất sấy (kg h2O / giờ) |
10-15 | 20-25 | 30-45 | 52-75 | -30 | 42-60 | 63-90 | 84-120 | 105-150 | 56-80 | 84 |
|
Nhiệt độ không khí đầu vào (oC) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
Nhiệt độ vật liệu (oC) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Kích thước tổng thể (Thân máy sấy) L × W × H (m) |
1 × 0,6 × 3,35 |
2 x 0,6 × 3,35 |
4 x 0,6 × 3,35 |
6 x 0,6 × 3,35 |
2 x 0,70 × 3,4 |
4 x 0,7 × 3,4 |
6 x 0,7 × 3,4 |
8 x 0,7 × 3,4 |
10 x 0,7 × 3,4 |
4 × 1 × 3,58 |
6 × 1 × 3,58 |
| Diện tích chiếm đóng (m2) | 18 | 25 | 35 | 40 | 25 | 38 | 45 | 56 | 70 | 18 | 56 |
|
Mô hình Mục |
XF0.4-8 | XF0.4-10 | XF0.4-12 | XF0.5-4 (XF50) |
XF0,5-6 | XF0.5-8 | XF0,5-10 | XF0.5-12 | XF0.5-14 | XF0.5-16 | XF0.5-18 |
|
Diện tích của lớp giường (m2) |
3.2 | 4.0 | 4.8 | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 |
|
Công suất sấy (kg H2Oh) |
112-160 | 140-200 | 168-240 | 70-100 | 140-200 | 140-200 | 175-250 | 210-300 | 245-350 | 280-400 | 315-450 |
| Công suất quạt (kw) | 44 | 66 | 66 | 30 | 66 | 66 | 90 | 90 | 150 | 150 | 165 |
|
Nhiệt độ không khí đầu vào (oC) |
120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 | 120-140 |
|
Nhiệt độ vật liệu (oC) |
40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
|
Kích thước tổng thể (Thân máy sấy) L × W × H (m) |
8 × 1 × 3,58 |
10 × 1 × 3,58 |
12 × 1 × 4,1 |
4 × 1,2 × 4,1 |
6 × 1,2 × 4,1 |
8 × 1,2 × 4,1 |
10 × 1,2 × 4,1 |
12 × 1,2 × 4,1 |
14 x 1,2 × 4,1 |
16 × 1,2 × 4,1 |
18 × 1,2 × 4,1 |
| Diện tích chiếm đóng (m2) | 74 | 82 | 96 | 50 | 70 | 82 | 100 | 140 | 180 | 225 | 268 |
Ghi chú:
1. Nhiệt độ trong nhà: ~ 300 oC.
2. Nếu diện tích giường lớn hơn 4m2, sau đó máy sấy chủ yếu được sử dụng trong lĩnh vực y học;Nếu diện tích giường từ 5m2 ~ 20m2, sau đó máy sấy được sử dụng Chủ yếu trong lĩnh vực hóa chất.
3. Năng suất sấy được đo dựa trên độ ẩm chính của tinh thể mận là 20% và độ ẩm cuối cùng của nó là 5% và nhiệt độ của không khí vào là 130 ℃. Khả năng sấy của các nguyên liệu thô khác sẽ dựa trên quá trình sấy thực tế tình trạng.Khi chọn mô hình, xin lưu ý rằng: Mô hình A phải phù hợp với thiết bị tách xyclon và Mô hình B với bộ hút bụi túi bên trong và Mẫu C với bộ tách xyclon và bộ thu bụi túi.
4. Chế độ cho ăn:
1) Cho ăn sao;
2) Cấp liệu sao với vận chuyển khí nén;
3) Băng tải;
4) Tùy chỉnh.
5. Sản xuất tự động có thể được thực hiện.
6. Thiết kế tùy chỉnh theo yêu cầu của người dùng.
7. Công suất của quạt phụ thuộc vào hiệu suất vật liệu.
